最近买了两台 Voigtländer Bessa RF 八十多岁的机器了,功能都还好,但是黄斑都不准了,上下不齐,左右偏移,要想拍摄的话就必须要校准一下了。

关于 Voigtländer Bessa RF的介绍

Bessa RF series (1936-1950)
这款相机具有很长的使用寿命,是Bessa II的前身。
改进版的Bessa 1935没有精良的取景器,但配有黄斑测距仪。
所有型号都配有1/400 Compur-Rapid快门,但可以配备四种不同的镜头:
– Skopar 3.5 / 10.5厘米
– Heliar 3.5 / 10.5厘米
– Helomar 3.5 / 10.5厘米
– Color-Heliar 3.5 / 10.5 cm
作为69画幅的Bessa系列相机,它使用120胶卷和快门释放时使用6×9画幅和4.5×6画幅曝光。
产量:制造了60,000个Bessa RF。

来自:福伦达 voigtlander Bessa RF series (1936-1950)

维修Bessa RF 黄斑步骤

修理的时候忘记拍照了这里面我截取了 youtube的一个博主的机器图片用来参考一下。

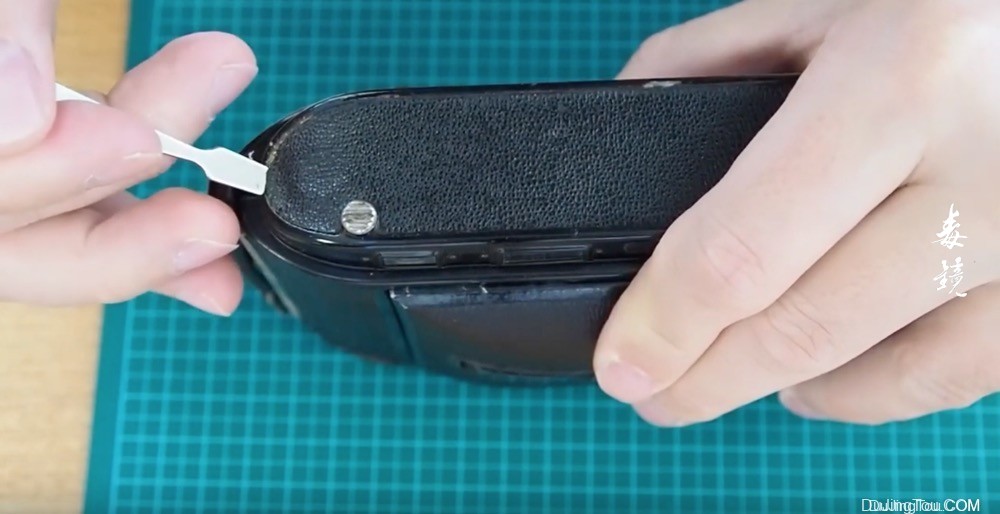

揭开部分的上盖的贴皮,这里面有个螺丝
用螺丝刀拆开这个螺丝,记住要用质量好的螺丝刀,多少次维修崩溃都是因为螺丝拧花了。。。
揭开对焦齿轮上面的原型景深标尺,下面会有一颗螺丝。
拧开这个螺丝,在这个螺丝旁边有两个螺丝是用来定位无限远的。这里暂时不用动。
用井字扳手拆开这个螺丝,就可以拿下来对焦齿轮了。
齿轮下面有个螺丝 拆开后上盖就可以拿下来了,记住:此处有坑,不同版本有略微不同,在上盖拆下的时候 有的会将下面的对焦联动齿轮拔下来,拔下来其实无所谓,机器并不会坏,但是黄斑联动的位置就变了,然后就会无比痛苦,因为你要整体测试 调教了,我的一台机器就是遇到这个问题导致对焦不准。最终这两台机器总共花费了我15个小时。。。才调教稍微准一些,当然花费了这么久的原因还因为下面的一个坑。
这是C拆掉上顶盖的样子,左侧的就是对焦齿轮,可以拔下来
如果仅仅是黄斑上下偏移,那么旋转箭头位置的螺丝既可以调准,他前面的三颗螺丝是调整整个反射模块的位置的。一般不用动 但是如果偏移特别大 可要考虑这个位置变形。
1位置的就是 调整上下黄斑的,2位置是调整左右黄斑的,同样的左侧箭头处也有这个同类螺丝,在2的上方还有个螺丝是调整反射镜片的垂直角度的。


简单来说 经过以上步骤就可以基本把黄斑校准了,校准的方式可以是将镜头刻度对准无限远,然后调整黄斑对齐,即可。一般情况都这样就可以调整完成,用时不超过20分钟。是不是很简单,那么我是为什么花费了15个小时,结果 第一卷还是有问题?

答案就是:手欠,我不光将对焦齿轮拔了下来,重新安装的时候 差了一两个齿轮牙没有对准,当时没有发现,然后 我又拧可 那三颗固定反射模块的 螺丝,恩,功能很强大 可以调任何位置,然后 发现 总是找不回来原来的位置了 ,固定一个调俩 也不行,固定两个调一个也不行(因为齿轮都没有对齐)后来终于调整差不多了,忘了在后背上用磨砂屏去测试是否 对焦精准,因为已经是凌晨三点多了。然后又拆开装上好几次用来调整无限远,这时候 对焦齿轮的那两个定位螺丝就有用了 调整位置 好让无限远和标尺的位置一致。

总之 在以为调整好了之后 我拍了第一卷,然后发现 。。。跑焦了,找到问题后又整个全部的调整了一遍。

有些崩溃。
