ROSS LONDON XPRES 75毫米F3.5 *

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片



旋转
前镜头时散景会发生变化Ross London Xpres 75mm F3.5对于较旧的折叠式相机,一种称为“前镜头旋转型”的焦点调节机制可旋转镜头的前镜头,并在对焦时将其向前拉。看到镜头了。这是一种方法,其中透镜的前透镜和第一透镜向前延伸以扩展和收缩(结构变化)光学系统,并通过利用随之而来的后焦距变化来进行聚焦。当前镜头的主流是螺旋型,它扩展了整个光学系统,但是与这种方法相比,前镜头旋转方法相对于拍摄距离在图像质量(像差波动)方面有较大的变化,并且清晰度很高。基于无限远的高分辨率图像质量即使设计镜头以获得此效果,也可以创建柔和的描绘,利用从肖像范围到近距离的像差[参考文献1]。这是一种动态图像质量设计,与现代浮动系统类似,可以为没有与螺旋镜系统足够的像差变化的镜头提供一定的灵活性。例如,由于Tessar型镜头具有锐利而硬的描绘趋势和令人讨厌的散景,因此被认为不适合用于人像摄影,但是前镜头旋转方法的引入改善了这种弱点并拍摄了照片。进一步扩大。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片

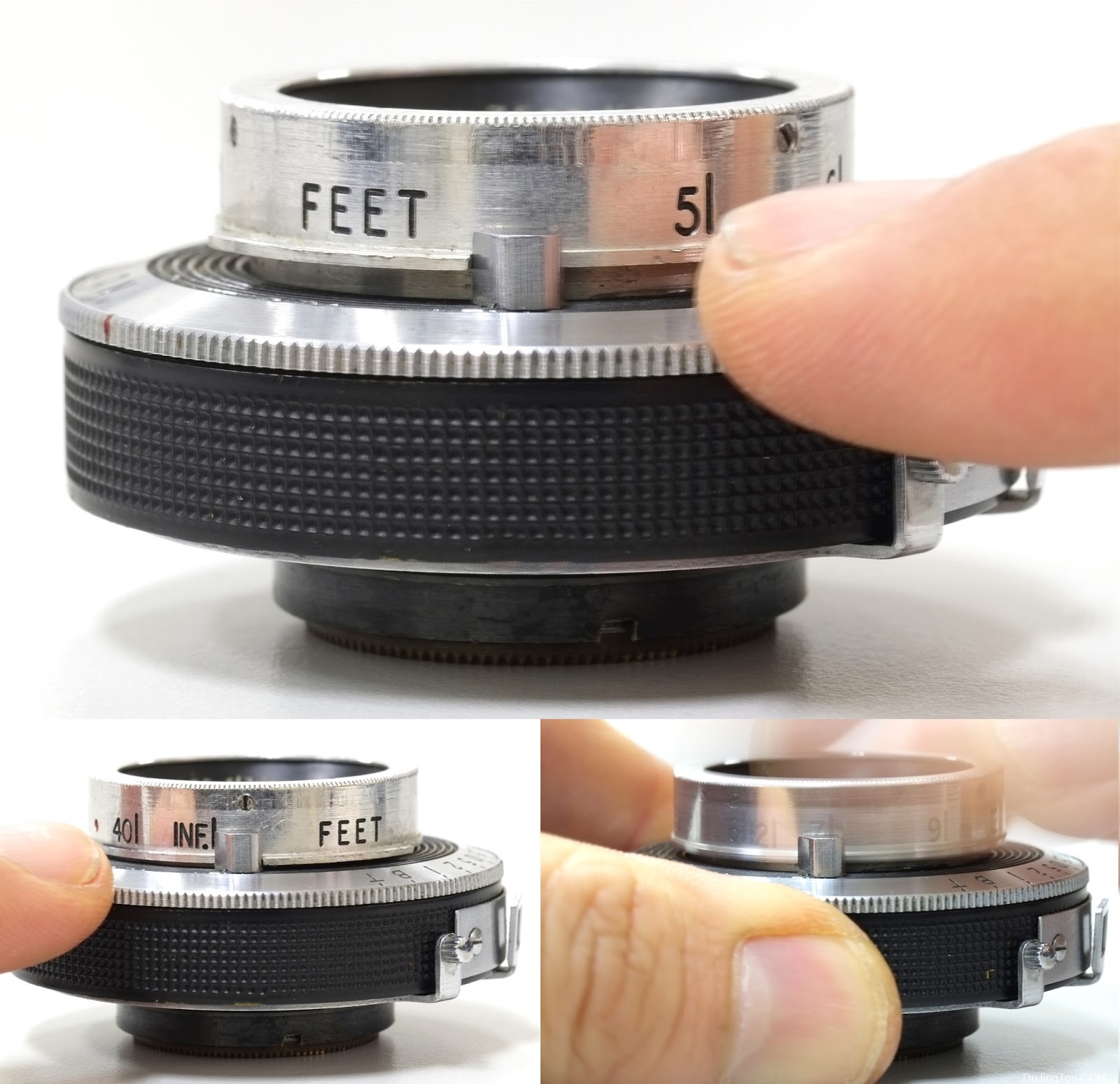

Ross Xpres中采用的前镜头旋转式焦点调节机制:照片的上部被调整用于近摄,而下部和左侧则用于无限远拍摄。转动前镜头时,只有前面的第一个镜头才向前延伸。在像差方面,当正的第一透镜向前延伸时,负的第二透镜在后部的校正作用会减弱,球面像差也会发生波动[参考文献7]。创建诸如柔化背景虚化等效果

我这次要谈论的是来自英国最古老的镜头制造商Ross的Xpres,供老镜头爱好者的老年人使用。在彩色摄影中,它表现出独特的色彩发展趋势,并且与单色摄影具有极好的兼容性,并且始终受到高度评价,并且在用户中引起了奇怪的兴奋。Xpres有几种型号,我在1950年代用英国Houghton Butcher Co.的中画幅相机Ensign Selfix制造了一个镜头。该相机有两种型号,分别是6×9 / 6×6格式和6×4.5格式(半格式),每个型号都配备了Xpres 105mm F3.8和75mm F3.5。还有Xpres 77.5mm F3.5,自1951年以来就为英国MPP(微精密产品)双镜头反光Microcord(6×6格式)提供。在每种情况下,镜头配置都是Tessar类型,以清晰的描绘为特征。我得到的个人是移植到BORG螺旋桨单元的改良产品,除常规的前透镜旋转方法外,新引入的螺旋桨还可用于对焦。通过将两种类型的焦点调节机制一起使用,它具有独特的规格,使您可以高度自由地享受自由变化的描绘。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
9个光圈叶片,重量(实际尺寸)85g(镜头头主体),152g(包括螺旋形零件等修改部件),光圈值F3.5-F22,最小拍摄距离140cm(仅前镜头旋转)/ 75cm(螺旋形)10扩展长度:33厘米)/ 55厘米(当同时使用前透镜旋转和螺旋灯时),焦距为75毫米,光学系统配置3组4元素Tessar型,对玻璃进行了单层镀膜。由于镜头最初没有滤镜螺钉,因此安装了内径为32 mm的盖型遮光罩。带EPSILON快门(1-1 / 300)。序列号254xxx(1960年制造)

Xpres系列的根源是由J. Stuart和JW Hasselkus设计并于1913年出现的具有3组5个元素的改良Tessar型(Xpres型)透镜[参考2-4]。为了避免蔡司在当时仍然有效的蔡司的Tessar专利,该镜头通过将后组改为三透镜光束而作为Tessar型变体销售。早期的型号以F4.5(焦距约120mm至约300mm)的开口率开始,但在当时仍是非常明亮的镜头。1925年,出现了光圈比增至F3.5的静态模型和电影模型,1927年,也上市了增光至F2.9的系列[参考文献4]。在1920年代后半期还推出了Xpres F1.9(适用于电影院和小型手持摄像机),以及广角Xpres,它是一种广角镜头,但与Xpres的另一种镜头不同。时间。★收购背景

该镜头由rakuringjp通过Yahoo Auction在2012年1月出售。它被移植到BORG的螺旋透镜上并聚焦在无限远处,并以可以用作M42镜头的状态展示。总结拍卖评论,“我使用各种零件将其改制成M42支架。外观上有少许油漆掉落。镜头上没有明显的划痕,蜘蛛或霉菌。有两个非常小的点划痕,一根1毫米发际线。后透镜上没有明显的划痕。气泡和灰尘的含量不影响图像质量。” 镜头配有一个橡胶罩,一个盖和一个由Voigtlander制造的盖式升压环。由于它是没有滤镜螺钉的镜头,因此值得考虑。该产品的起价为24,800日元,但是除了我之外,只有一个竞标,这不是一个争夺,成功竞标的价格为25,300日元,而且随着时间的推移,这种情况已经明显恶化,您可以休息放心,我能够购买。如果单独购买一个新的BORG螺旋装置,价格约为10,000日元,因此我认为这是一个很好的讨价还价。

与Bronica S2
相连Xpres是专为中画幅相机设计的镜头,因此这次BRONICA S2发挥了作用。本相机是单镜头反光相机,配有聚焦大脑快门,可覆盖6×6中画幅格式。普通的单镜头反光照相机具有在拍摄时反光镜会向前跳跃的机制,但是此照相机具有反光镜会向后倾斜的机制,因此即使后焦距较短的镜头也可以安装在照相机上而无需担心镜像干扰。该照相机的显着特征是它强调与镜头的兼容性而不是作为照相机的合理性,并且它是可靠的存在,在作为旧镜头的母机进行操作时可提供高度的自由度。但是,Xpres的法兰后部长度约为75mm,比Bronica安装座的法兰后部短约30mm,因此,即使可以将其直接安装在相机上,也无法拿起专注于无限。因此,我决定再次遵循Biotessar博客条目中设计的方法,从前镜头滤镜框的侧面安装镜头,然后将其缩回相机内部。目的是缩短后焦点,以便可以将焦点拾取到无穷远。经过反复试验,发现可以通过下图所示的零件配置来实现。由于使用的所有零件均为商业产品,因此以下说明是任何人都可以使用的方法。当安装到6×6格式中画幅相机上时,它成为焦距和亮度(散景量)相当于35mm徕卡版的41mm F1.9的镜头。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片

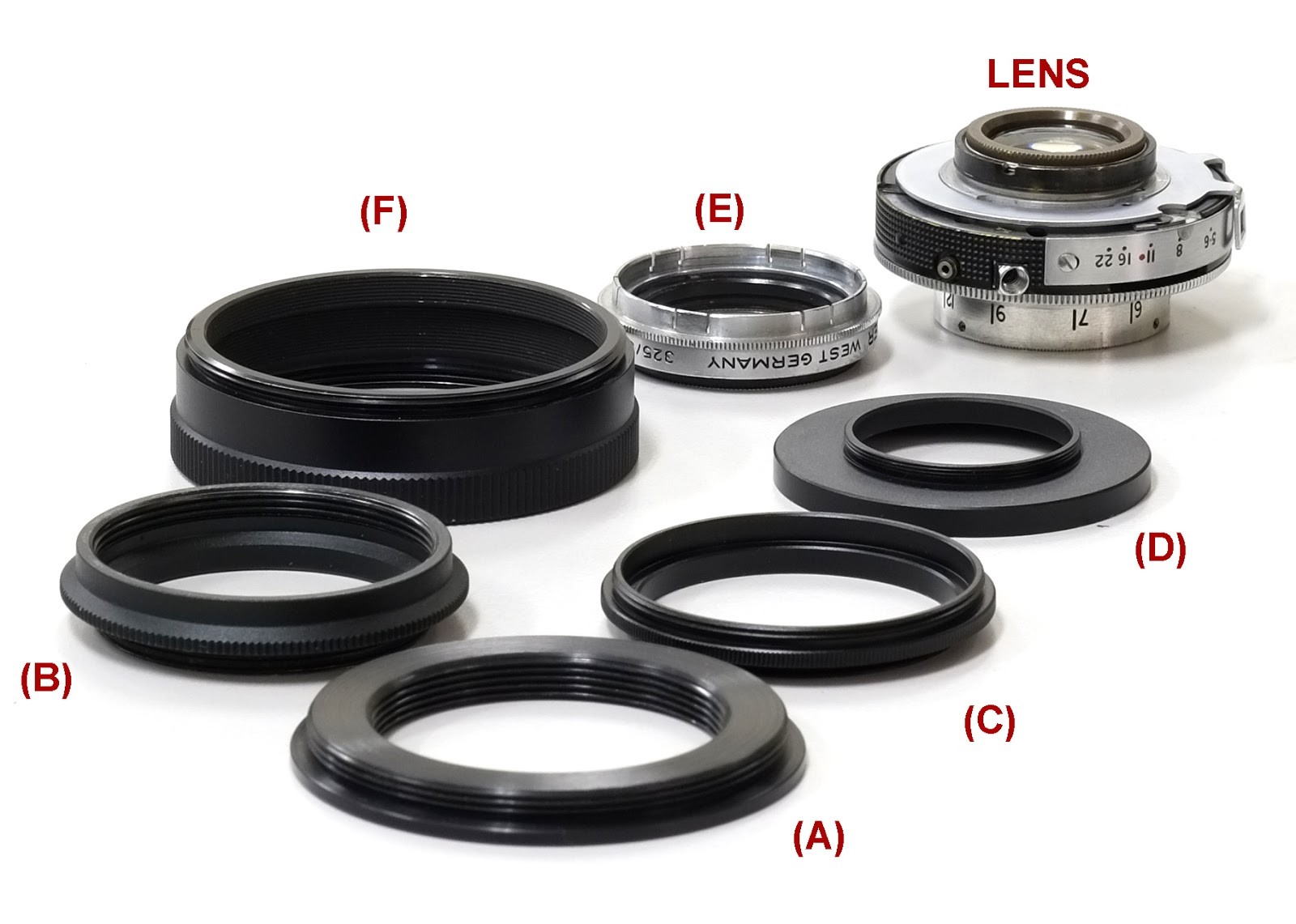

为将镜头安装到Bronica S2上而收集的零件:(A)Bronica M57-M42转接环;在eBay上从香港的Lens-Workshop处以$ 80的价格购买。(B)M42宏延长管;在此用作法兰调整的垫片。在Yahoo Auction和eBay上以3件为一组出售各种长度。目标是在日本制造的二手产品,内侧经过防反射处理。(C)M42宏反向环;用于将前侧的M42螺钉转换为过滤器螺钉的部件。我在eBay上以9美元(包括运费)的价格购买了中国产品。(D)升压环;可在大型零售商等处买到,价格约为几百日元到一千日元。(E)盖型转接环;这很有用,因为Xpres的前透镜侧没有滤镜螺钉。(F)用于Bronica的M57宏管;在Yahoo拍卖会上,您可以花费3000日元左右的价格获得一套3件二手物品。还有一个真正的Bronica产品。我以2400日元的价格买了3套非正版的商品,但它们具有防反射功能。

首先,将五个转接环(A)连接(E),以形成底座(下图,左侧)。从Bronica M57-M42转接环(A)的后后方安装M42宏管(B),然后使用M42反向环(C)将M4 2安装座的内螺纹转换为外螺纹以用于过滤器。接下来,将转接环(D)安装到该外螺纹上,将其直径转换为与镜体的滤镜螺钉相同的30.5 mm直径,然后将其连接到盖式升滤镜的螺钉上( E)。以此方式组装有五个环(A)至(E)的基座被安装到镜体的前镜上。最后,盖住Bronica的M57宏延长管(F),并将其固定在底座底部的M57-M42转接环(A)的M57螺钉上(下图,右侧)。您所要做的就是将其安装在相机上。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片

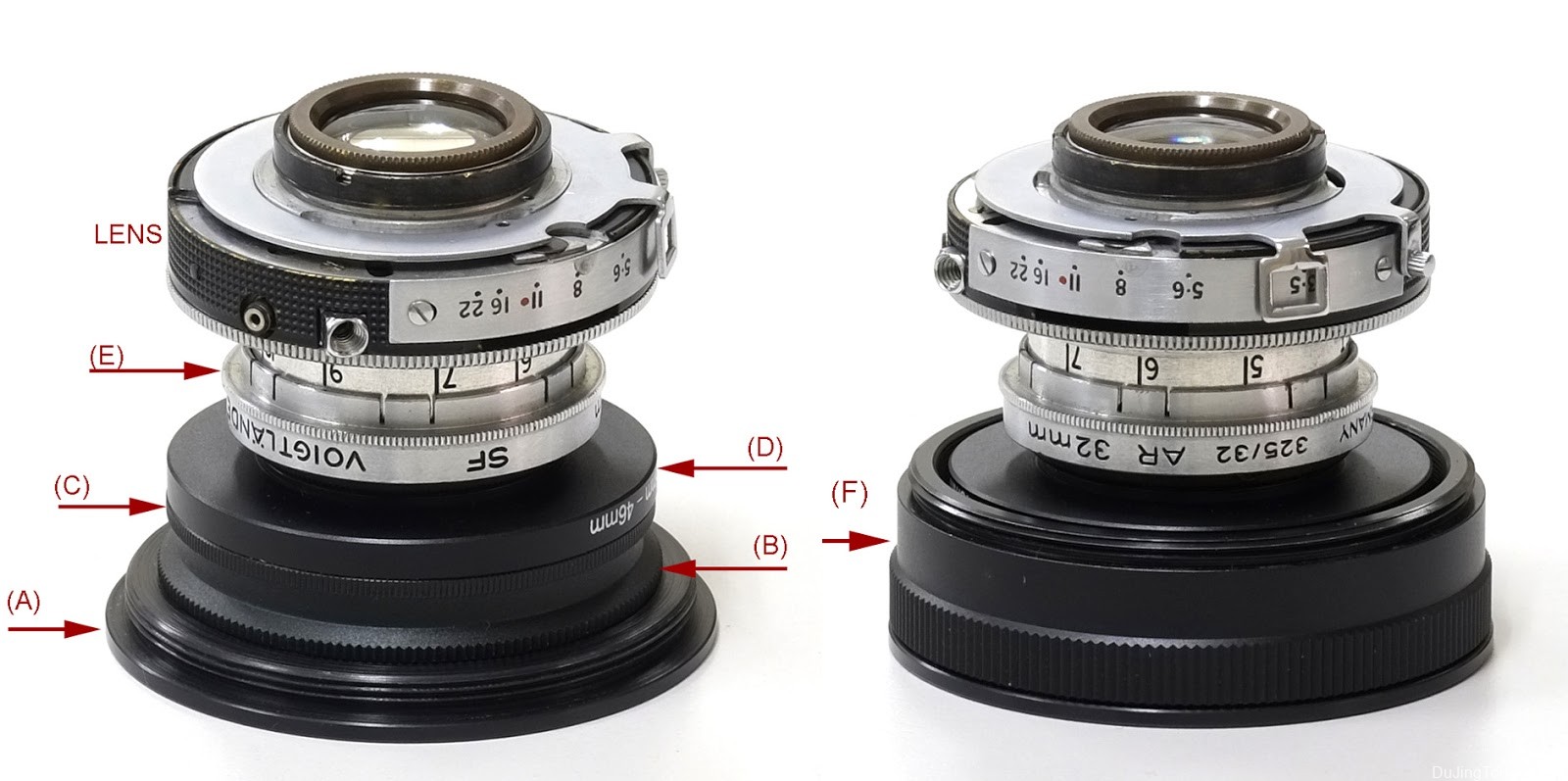

用5个转换环(A)(B)(C)(D)(E)制作底座(照片中的左下),然后从前镜头侧安装镜头。最后,盖上宏延长管(F)(照片,右),并将其固定到(A)的M57螺钉,即可开始使用。
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片

M57延长管(F)的安装侧是直径为57毫米(P1)的外螺纹,如上图所示,可以将其安装到Bronica主体螺旋部分中提供的M57螺钉上。镜体通过底座(A)(E)从相对于相机的前侧(滤镜螺钉侧)安装,并悬挂在相机体内。由于这是折叠状态,因此可以缩短后焦点,并且可以拾取无限远处的焦点。由于前镜头侧具有M42螺钉,因此可以通过在此处安装M42微距延长管来将其用作镜头遮光罩的替代品。另外,可以使用M42机身盖代替镜头盖。在这种情况下,M42机身盖也可以连接到引擎盖的顶端。不便之处在于,每次控制光圈时都必须从相机机身上取下镜头。到目前为止,我还没有想到避免这种麻烦的好方法。

射击测试
当我使用Xpres时,令我惊讶的是色彩发展的独特趋势。该镜头既可以产生伦敦常见的颜色(例如棕色和灰色),也可以产生花朵的原色(例如绿色和红色),并且无论您是用胶片还是数码相机拍摄,都可以拍摄出精美的照片。在英国流行的园艺和基于古董的英国室内装饰等文化可能使这种镜片具有了这种特征,但无论如何,这是一种具有良好氛围的镜片。当将前透镜固定到无限远侧并使用螺旋线调整焦点时,图像会变得清晰,并且从打开位置开始具有高对比度,并且图像清晰。但是,散景很硬,并且根据距离而变成粗糙的背景。微距摄影的性能似乎很高。另一方面,当将前镜头设置在近侧时,描绘趋于略微柔和,但后方散景则柔和且散景量较大,并且背景被眩光包裹,因此散景很漂亮可以获得。由于前透镜的旋转,通过完全校正,球差可能已从过度校正变为校正不足[参考文献1、6和7]。这次,我们使用两种类型的相机进行了镜头拍摄测试,这是全尺寸的Sony A7和卤化银中画幅相机。当在中画幅机器上使用时,在肖像区域的后面看到一些模糊。与35mm格式的相机配合使用时,渐变说明会更清晰,而与中型格式的相机配合使用时,色调说明会更柔和。

拍摄设备
  数码拍摄:尼康D3,索尼A7
  银盐拍摄(35mm格式):Yashica FX-3 Super 2000(胶卷:柯达Ultramax 400)
  银盐拍摄(中等格式):Bronica S2(胶卷:柯达Portra400,Fujicolor Pro 160N )

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F5.6卤化银摄影(Kodak Ultra Max 400),将前镜头旋转设置为无穷远侧,并使用直前螺旋面进行聚焦。清晰度高且音调好,但是仅在晴朗的天气下使用时,渐变会变硬,这是泰莎(Tessa)类型的特征。美丽的绿色
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F5.6尼康D3(AWB)前置镜头旋转设置为无穷远,这枚镜头的一个突出优点是即使 在数码摄影中,它也能营造出大气的色彩。
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F5.6尼康D3(AWB)将前镜头旋转到无穷远侧, 缺少的也非常好,是独特的Tessar类型的清晰灰度描绘
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
前镜头旋转肖像范围设定的F3.5尼康D3(AWB)  , 包括通过拍摄高关键磅数而产生的具有气氛的彩色显影

使用中画幅相机(Bronica S2)进行的拍摄测试
要了解镜头的原始图像质量和像差设计,请使用符合该镜头额定图像格式的相机(6×4.5幅面的中画幅机)。很好用。但是,由于我手头没有这个标准的相机,因此我决定使用Bronica S2(6×6格式)进行拍摄测试,后者是稍大的图像格式。总之,与35mm格式相机(全画幅相机)一起使用时,散景变得更难,并且随着拍摄视角的扩大,散景在背景中变得更加明显。考虑到这些特性的变化,我们建议中画幅机在对焦时主动使用前镜头旋转。在中等格式的机器上使用时,渐变描绘会更柔和,并且阴影会朝着阴影区域缓缓变化。色彩仍然是唯一的,即使使用中画幅机器,气氛渗出的描绘趋势也不会改变。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F5.6(开放式),卤化银摄影(Fujicolor Pro160N + Bronica S2),前镜头旋转设置在近侧
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Fujicolor Pro160N + Bronica S2),前镜头旋转设置在近侧
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Kodak Portra400 + Bronica S2),前镜头旋转设置在近侧。即使在此距离下,散景也有些困难,但是在中画幅机上使用时,层次描述会更柔和。
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Fujicolor Pro160N + Bronica S2),前镜头旋转设置在近侧
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Kodak Portra400 + Bronica S2),前镜头旋转设置在近侧
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Kodak Portra400 + Bronica S2),前镜头旋转设置为无穷远。在中画幅机器上使用时,宽视角可能会导致背景略微模糊。新年来临之际,全体日本人民齐心协力,祝愿和平与幸福一年。
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Fujicolor Pro160N + Bronica S2),前镜头旋转设置为无限远
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式),卤化银摄影(Fujicolor Pro160N + Bronica S2),前镜头旋转设置在近侧
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F5.6,卤化银摄影(Fujifijm Neopan 100 + Bronica S2),前镜头旋转设置为无限远

散景校正效果
Ross Xpres前镜头具有特殊功能,可让您控制散景。当将前镜头转向近摄侧时,后散景变柔和,散景量增加,并且由于背景被光斑覆盖,景深看起来很浅,从而导致了接近散景的美丽散景。理想的[参考文献5]。这是由于光学系统的膨胀和收缩而导致的球差校正不足的副产品效果[参考文献1和7]。相反,当前镜头转向无限远拍摄侧时,像差变为过度校正。尽管提高了分辨率和模糊并获得了清晰的图像,但是后方模糊的扩散较困难,并且模糊量也较小。这种类型的镜头通常会产生两行散景。模糊和锐度之美处于难以同时达到的折衷关系,如果过分强调模糊的校正,则会损害分辨率和对比度,从而导致柔和的描绘趋势。
在下面的示例中,将光圈设置为F3.5且前镜头旋转完全旋转到无限远侧时的拍摄结果与特写拍摄侧完全旋转时的拍摄结果进行比较。主体后面的散景有明显的不同,可以看出右侧的散景更蓬松,扩散更柔和,并且散景看起来更大。

罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式)数码摄影,索尼A7(AWB):左为示例,其中将前镜头转向无限远摄影侧以完全校正球面像差。右边的例子转向近摄侧,球面像差没有得到充分校正。
罗斯ROSS LONDON XPRES 75mm F3.5*镜头测试及样片
F3.5(开放式)使用中画幅相机(Bronica S2 + Fujicolor Pro160N)进行卤化银摄影, 左侧是将前镜头一直转到无限远拍摄侧的结果,而右侧是通过前焦距拍摄的结果将前镜头一直转到近摄侧。在左侧的照片中,后散景的散布很硬,散景很烦人,而前散景的散布又柔软又蓬松。另一方面,在右边的照片中,后面的散景仍然很困难,但是比左边的照片要好一些。Xpres似乎在无穷远点上设置了过多的球差,以便可以尽可能地缩短最短的拍摄距离,这可能是模糊较难的原因。

参考文献
[1]
Sadahiko Tsuji P152的“关于镜头设计的一切”(Tessar型前镜头对焦)[2] J. Stuart和JWHasselkus的Brit.Pat 29637(1913),GB191329637(1913)
[3]“照相镜头”的历史“由鲁道夫·金斯莱克
[4] 早期摄影

[6]“照相镜头的基础与开发”小仓敏夫P199
[7]《镜头测试第2卷》中川次平,深部和吉P91(在Sonnar 40mm F3.5的评论中)
