自1974年以来,尼康生产了多个版本的尼康F卡口105毫米微距镜头。第一个版本是105毫米f / 4镜头,在黑色金属镜筒中的手动对焦最大可达0.5倍。对其机械性能进行了几次升级,然后替换为105 mm f / 2.8的金属镜筒,手动对焦也达到了0.5倍。尼康似乎仍可提供该镜头的最新版本。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片
图1. AF Micro Nikkor 105 mm f / 2.8,在无限远处(左)和1倍(右)。

该页面的主题是1983年推出的AF Micro Nikkor 105 mm f / 2.8,并于2007年被重新设计的具有内部焦点和图像稳定功能的版本(尼康称为VR)所取代。该镜头专为胶片单反相机而设计,因此可覆盖全画幅以及APS-C传感器。

AF Micro Nikkor 105 mm f / 2.8似乎是该焦距的第一款尼康微距镜头,不带延长管时可以达到1倍。它安装在塑料和金属混合的镜筒中,对焦时镜筒的前部延伸(不旋转)最多28毫米。当聚焦在无限远处时,主光学组件位于前镜筒的深处,而聚焦在1倍处时,光学组件一直向前滑动另外22毫米。聚焦时,第一个光学镜组后面的第二个光学镜组前后滑动,第三个光学镜组固定在后镜头座附近。光学方案总共使用8组中的9个元素,这在现代微距镜头的正常范围内。当镜头以1倍对焦时,有效焦距减小到约78毫米。1倍的工作距离为133毫米。

通过与相机机身中的电机的机械连接来驱动自动对焦。只有具有这种机械耦合的相机才能使用此镜头自动对焦。

该镜头仅在大致相同时期的尼康镜头上具有一些机械控件,如果在第三方相机(例如,通过镜头适配器的无反光镜相机)上使用该镜头,则必须理解这一点。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片
图2. AF / MF控制。

聚焦环后部的塑料环可在自动聚焦(A)和手动聚焦(M)之间切换。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片
图3. AF / MF选择器的解锁按钮。

旋转环时,必须按住该环上的小圆形金属按钮。该按钮可以安全地防止在手动对焦和自动对焦之间意外切换。这种塑料环在其金属纽扣周围有裂纹的趋势。如果镜头掉落,塑料环也可能在其圆周上的其他点处破裂。在检查二手镜头时,最好检查环的完整性。当此镜头用于第三方相机或不带AF马达的尼康相机时,只能进行手动对焦。因此,在这种情况下,环应留在M位置。将其设置为A会脱离聚焦环,从而无法进行手动聚焦。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片

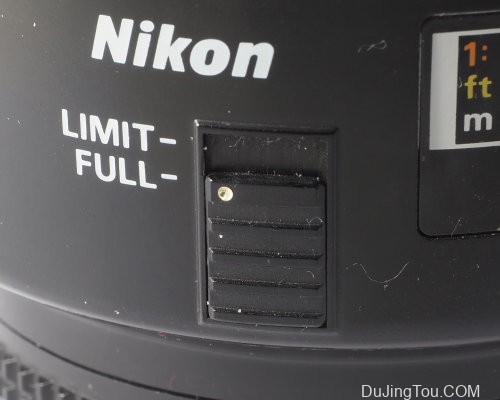

图4.聚焦限制器。

对焦限制器开关机械地将对焦距离限制在无穷远和47厘米(约0.33倍)之间,或43厘米(0.4倍)和31.4厘米(1倍)之间。手动对焦时,对焦限制器没有任何实际用途,因此应将其放在FULL位置。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片

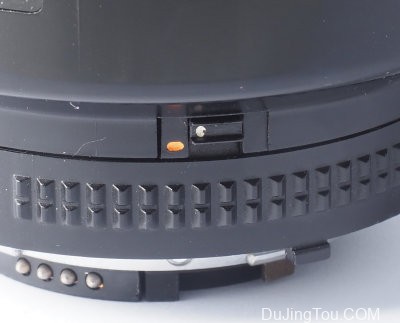

图5.孔环锁。

光圈环前部的一个小型塑料开关用于将光圈环锁定在f / 32,从而实现自动光圈控制并由相机通过机械杠杆将其停止。当在第三方相机上使用镜头时,此开关必须保持断开状态(即向前推动),以进行手动光圈控制。光圈环上的f / 32设置以橙色打印,以提醒用户在接合光圈锁定开关之前必须先设置此光圈。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片

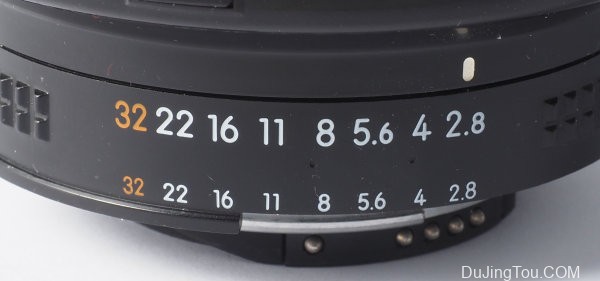

图6.双光圈刻度。

光圈环具有双光圈刻度。通过某些尼康SLR的五棱镜取景器中的潜望镜可以看到这些标尺的最后一个。它在尼康数码单反相机或第三方相机上没有用。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片
图7.双螺纹安装座。

镜筒的前端有一个52 mm的滤镜安装座,在聚焦时会延伸。该镜筒在镜筒固定部分的前面被62毫米的螺纹包围。自然,滤镜和镜头盖都不能安装在该螺纹上。我相信62毫米螺纹是用于连接镜头遮光罩的。一旦将其安装在此处,当将镜头聚焦到近距和微距范围内时,镜头罩不会扩展,因此不会缩短工作距离,并且不会显着阻挡放置在镜筒周围的光源(例如电子闪光灯) 。或者,可以使用62毫米的螺纹将微距闪光灯安装到镜头上,而无需在延伸镜筒和聚焦螺旋线上施加机械应力。

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片

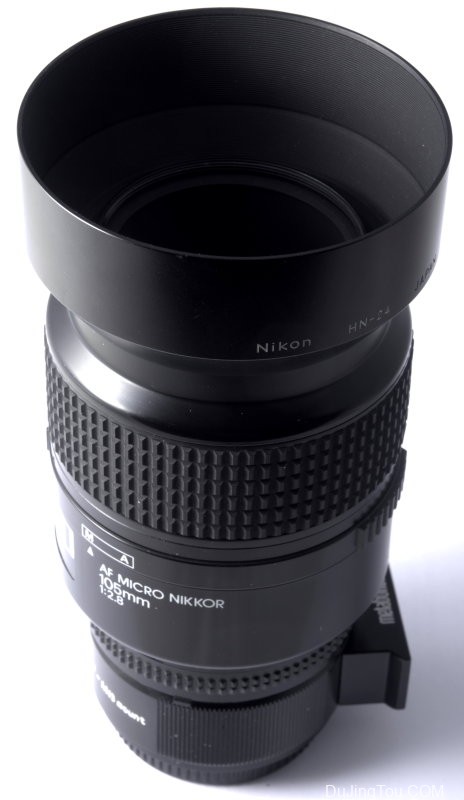

图8. AF Micro Nikkor 105毫米f / 2.8,带有HN-24镜头阴影和Metabones Nikon F至Micro 4/3适配器。

下一个问题是哪种遮光罩可用于此目的。建议将传统的尼康HN-24镜头阴影用于焦距从70到100毫米的一些变焦,因此在AF Micro Nikkor 105毫米上使用似乎是合理的。在AF Micro Nikkor 105 mm上,这种镜头阴影确实显得太短和太宽,但是当镜头聚焦到无限远时,必须考虑到前部元件已深深凹入。HN-24可能会阻挡紧紧放置在镜筒周围的光源,但是在放大至约0.5倍的情况下,这不太可能成为一个重大问题。它不会减少1倍镜头的工作距离,但是在0.5倍和1倍之间,最好除去镜头阴影,除非阳光直接照射到镜头的前部元件上。

还值得指出的是,前镜筒和凹入的前部元件本身可以有效地组合起来,以高达约0.5倍的放大倍率用作镜头罩,从而在大多数情况下不需要增加镜头罩。尽管如此,很高兴知道HN-24在极端情况下可以在全画幅下使用。APS-C或Micro 4/3上的镜头可以使用较窄的镜头阴影。

推荐将尼康HB-38镜头遮光罩用于Micro-Nikkor 105 mm的内部对焦版本,它安装在该镜头的前卡口上,并能减小其工作距离,并能阻挡镜筒周围的光源在近摄和微距范围内。

图8还显示了安装在Metabones Nikon F至Micro 4/3适配器上的镜头。该转接器具有一个小巧但坚固的Arca兼容板,可用于将镜头(与相机机身相对)固定在三脚架云台上。这样做可以防止照相机机身和镜头座的机械负荷。

画面质量

 AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片  AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片  AF Micro Nikkor 105mm f / 2.8  尼康镜头测试及样片
图9.用Sony A7R II(42像素)拍摄的测试图像。
上图:整个图像,缩小。
中心和底部:1:1中心图像裁剪。

上图是一个特写镜头(上)和使用此镜头以0.45x和f / 8拍摄的同一张42兆像素图像的两个1:1中心作物。选择孔径是在相对较高的自由度和较低的衍射之间的折衷。几乎没有模糊,并且在几个像素的大小范围内有很多细节。即使使用本相机提供的最高实时取景放大倍率,也很难精确地确定焦点。请注意,拍摄对象的凸度很高,因此只有部分农作物处于完美对焦状态。

另一个问题是聚焦环的旋转不是很平滑,并且在我的镜头样品中有塑料上的感觉。使用微米级线性平台进行聚焦会容易得多。

概括

的 AF微尼克尔105毫米f / 2.8的是一个很好的传统宏透镜到达1×无延长管。使用浮动光学组聚焦可以在镜头尺寸和重量,图像质量,操作简便性和合理的价格之间做出合理的折衷。尽管光学器件是在1980年代设计的,但今天该透镜仍然是可靠的选择
