Nikon和Nippon Kogaku在更名为Nikon之前,曾向市场销售Multiphot,Multiphot是一套完整的显微照相系统,包括4 x 5英寸的机身和波纹管,或另一套配置,包括两组3-30 cm和6-60 cm的波纹管扩展架和Nikon F附件,波纹管的垂直支撑和聚焦器以及许多配件。后者是四个Macro-Nikkor镜头(也单独出售),它们具有以下规格:

尼康nikon微距尼克尔镜头

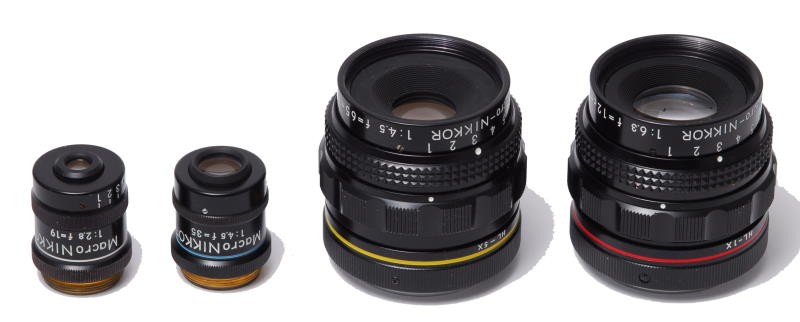

从左至右:Macro-Nikkor 19毫米f / 2.8、35毫米f / 4.5、65毫米f / 4.5、12厘米f / 6.3
  • 19毫米f / 2.8,在RMS支架上,根据Nikon Multiphot文献资料进行了优化,适用于15x-40倍(镜筒上的最佳放大倍数表示为20倍),并用白色环进行了颜色编码。
  • 35毫米f / 4.5,在RMS安装中,针对8x-20x(在枪管上表示为12x)进行了优化,并用浅蓝色环进行了颜色编码。
  • 65毫米f / 4.5,在M39支架中,针对3.5x-10x(在枪管上表示为5x)进行了优化,并带有黄色环的颜色编码。
  • 120毫米(实际标记为12厘米)f / 6.3,在M39支架中,针对1.2x-4x(在枪管上表示为1x)进行了优化,并用红色环进行了颜色编码。

奇怪的是,两个最短的焦距刻在其镜筒上(MacroNikkor之间没有破折号,并且没有间隙),而两个最长的焦距刻在Macro-NIKKOR上

关于这些镜头的第一件事要注意的是,只有在60厘米Multiphot波纹管上使用时,它们才能达到最大放大倍数,即,波纹管的延伸度比通常的微距波纹管高得多。要注意的第二件事是,这些镜头最初是为与大幅面(4“ x 5”)胶片一起使用而设计的。这意味着它们产生的像圈是覆盖24 x 36毫米传感器所需尺寸的三倍以上(即,是APS-C传感器尺寸的六倍以上)。实际上,这意味着所有微距尼克尔镜头都可以与DSLR一起使用,其放大倍率明显低于尼康指定的每种镜头型号的下限。这些镜头非常锋利,与大画幅相机的某些镜头不同,当与小画幅数码单反相机一起使用时,它们也会超过传感器的分辨率。

最长的两个焦距具有一个光圈预设环,该光圈环带有单击挡光板,可限制光圈环的移动范围。后者是油脂阻尼的,没有咔嗒声。也可以将预设环设置到其范围的末端,并且仅使用光圈环来设置光圈。

光圈刻度以1到6或7的渐进单位进行分级(取决于镜头型号)。每个单元对应一个光圈挡块,因此65 mm f / 4.5的光圈范围为标称f / 28(在6设置下)。当然,为了避免由于衍射而造成的分辨率损失,光圈不应关闭超过此处讨论的取决于放大率的值。必须注意的是,即使完全打开使用,Macro-Nikkor的19 mm和35 mm放大倍率范围也完全位于与约10兆像素的DX(APS-C)传感器一起使用时受衍射影响的区域内。因此,并拥有与蔡司Luminar相当的镜头,佳能Macro和其他系列(19毫米和35毫米的Macro-Nikkor镜头)不在我的优先列表中。35 mm和65 mm的Macro-Nikkor在f / 4.5(1设置)和7x时已经受到衍射的轻微影响,并且在f / 5.6(1和2设置之间的一半)和8x时可检测到衍射。另一方面,Macro-Nikkor 12 cm的放大率在f / 5.6(1设置)的整个放大范围内,受传感器分辨率的限制,而不是衍射的限制,并且可以降低到f / 11(3设置)。在1.3倍。

实际上,我更喜欢将65毫米的预置环设置为2,将12厘米的预置环设置为3,这样我会记住在实际使用中不要超过这些值。

据说上面显示的两个模型(在其他网站上,不是尼康公司使用)使用反向Xenotar光学公式,该公式具有4组中的5个元素(这类似于双高斯,但在其中具有发散的凹凸单元素)。后部双合球的位置)。拆解一个12厘米的模型后,我可以确认它有4个组中的5个元素,尽管不是Xenotar方案,但在最外面的位置有双合透镜,而在第二个前组后面有孔径光阑。Micro-Nikkor 55 mm f / 3.5 AI和测距仪Micro-Nikkor 55 mm f / 3.5的至少某些版本确实使用Xenotar公式。

两个Macro-Nikkor的后部元素比它们的前部要宽得多,并且前节点向前移动,以增加工作距离。对于这种焦距的镜头,65毫米镜头的长度(在前后元件之间)也相当长。

标记为Nippon Kogaku的Macro-Nikkor系列与标记为Nikon的后继系列不同,其镜头镀膜更为简单且效果较差,并且至少在两个最长焦距上具有镜筒的机械细节。光圈预设环具有细斜斜线图案,而尼康系列(如上图所示)具有垂直于镜筒的较粗斜线,类似于尼康橡胶涂层对焦环的常见图案,尽管经过了机加工在金属中。

尼康nikon微距尼克尔镜头

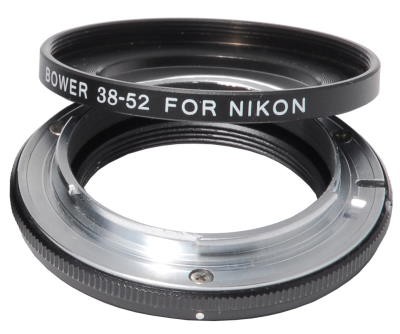

38毫米至52毫米升压转接器(顶部)和尼康BR-15转接环(底部)

两个镜头的滤镜安装座都不寻常,为38毫米。这种尺寸的转接环并不常见,但确实存在(上图,上图)。

尽管Multiphot随附的镜头均没有尼康F刺刀,但Multiphot波纹管前部的镜头附件确实具有此附件,而Macro-Nikkor通过BR-15固定在Multiphot上。 M39到Nikon适配器(用于M39镜头)和一个附加的RMS到M39适配器,用于两个RMS镜头。BR-15(上图,下图)在今天非常稀少,并且可能要花费Macro-Nikkor正常价格的很大一部分。当然,还有便宜的第三方M39到尼康适配器作为替代品,尽管不如原来的适配器好。
