HELIOS-44(M39),44-2(M42),44M(M42),44M-6(M42)44M-7(M42)58mm / F2和卡尔·蔡司·耶拿·毕奥塔58mm / F2(M42)





卡尔·蔡司和俄罗斯仿制镜头组1
对廉价,高性能的俄罗斯生物技术的迷恋

(前苏联)从其占领下的前东德那里获得了很多光学技术,并发展了自己的相机行业,我来了。最重要的是,东德的卡尔·蔡司·耶拿(Carl Zeiss Jena)的技术对俄罗斯相机行业产生了重大影响。在战后的俄罗斯,生产了基于蔡司镜头的复制品,例如Sonnar,Biogon和Bioter,以及模仿Flektogon和Tessar的镜头作为俄罗斯镜头。这次我们将讨论的HELIOS-44系列是这种镜头,并且是大直径单焦点镜头的品牌,其焦距为58毫米,光圈为F2,俄罗斯已经自1958年开始生产。该光学系统是高斯型与在4组6片,并且据说它(复制)的基础上开发BIOTAR58毫米/ F2 [见这里在手动对焦论坛]在战争之前通过蔡司耶拿设计。该系列从早期的KMZ HELIOS-44开始,并在与VALDAI(木星光学公司)和明斯克机械厂(MMZ)共同生产时重复进行了模型更改,并向世界发布了许多模型。这是一个长期存在的品牌,至今仍在生产中。

HELIOS-44(M39), 44-2(M42), 44M(M42), 44M-6(M42) 44M-7(M42) 58mm/F2 and Carl Zeiss Jena BIOTAR 58mm/F2(M42)全系列测试及样片
[参考] HELIOS-44系列和BIOTAR 58/2的家谱。基于ZENIT主页(→此处),SPIRAL添加了从二手市场产品中收集的信息。由于缺乏信息,不包括44D和44-7型号。请注意,可能有错误!

该系列的首款产品HELIOS-44是KMZ在1950年代初开发俄罗斯第一台单镜头反光相机ZENIT-C的过程中创建的。ZENIT-C是一种罕见的相机,是单镜反光相机,在Barnack型相机的Zorki 1上装有镜盒和五棱镜,被称为Leica的复制产品。也许是由于残留的缘故,本相机使用了名为Zenit-M39的安装标准,其形状与Leica L39的安装支架相同,但后盖很长。KMZ制作了BTK(BioTar Krasnogorsk)镜头的原型,该镜头复制了蔡司耶拿(Zeiss Jena)BIOTAR 58mm / F2的光学设计,以便准备将大直径镜头安装在ZENIT-C上,并且仍在1951-1952年左右制作出原型。它安装在内部的Zenit-C原型模型中。此镜头的设计后来进行了更改,从1958年开始以KMZ HELIOS-44的形式商品化。由于HELIOS-44的发布时间与蔡司的BIOTAR进行了型号更改并发布了最新产品的时间相吻合,因此人们误解了HELIOS-44是基于BIOTAR的最新模型设计的镜头。但是,KMZ本身承认,基本镜头是BIOTAR(58毫米版本)的早期模型,该镜头是战前在1927年设计的。镜头名称的由来是Helios,在希腊语中意为“太阳”。

HELIOS-44(M39), 44-2(M42), 44M(M42), 44M-6(M42) 44M-7(M42) 58mm/F2 and Carl Zeiss Jena BIOTAR 58mm/F2(M42)全系列测试及样片
光学系统草图。左边是战前的BIOTAR,右边是HELIOS-44。可以说它是一个非常接近原版的副本。BTK镜头可能更加相似。顺便说一句,如果您查看ZENIT主页,可以说HELIOS-44是基于BIOTAR开发的,但并不能说是完整的副本。

HELIOS-44有许多后续型号。在这两种情况下,焦距均为58mm,最大光圈为F2。功能总结如下。制造周期并不完美,因为它是由我们自己的研究根据二手市场上产品的序列号计算得出的。在ZENIT WEB页面(此处)上发布的官方数据中引用了一些信息。

●HELIOS-44 58mm / F2

KMZ开发的系列中的第一个模型。1958年开始生产。有两种安装座,START和ZENIT-M39。有两种类型,铝制的银色镜筒和带有斑马纹的黑色镜筒。涂在玻璃表面的减反射膜是单层涂层,在蓝紫色中有很强的光泽。光圈机构是预设的。目前尚不清楚它的制造时间,但是在斑马图案的模型上可以找到80号***的序列号,因此它的制造时间一直到1980年。

HELIOS-44:滤镜直径49mm,最短拍摄距离0.5m,光圈值F2-F16,13个光圈叶片,光学系统为4组高斯型6片元件,重量230g,在玻璃表面沉积抗反射膜单层涂层。分辨率(图像的中心/外围部分)[线/毫米]:35/14,透光系数:0.81,兼容的安装座是M39和START,光圈机构已预设

●HELIOS-44-2 58mm / F2
KMZ,VALDAI,MMZ由三家公司生产。生产日期未知,但已确认该人是从1973年至1990年在序列号基础上在二手市场生产的。镜筒有两种类型,黑色镜筒和斑马纹(稀有)。与以前的模型相比,图像中心/外围部分的分辨率从35/14大大提高到38/20 LINE / mm,并且可以获得清晰的图像。此外,决定对比度等级的透光系数从0.81略微提高到0.82。从该型号开始,相应的安装座已更改为M42。许多早期的模型是由KMZ和Valdai生产的,但是1980年代生产的某些产品也是由MMZ生产的。

HELIOS-44M-2:重量约250g,滤镜直径49mm,最小拍摄距离0.7m,8个光阑叶片,光学系统4组高斯型6个元件,预设光阑,在玻璃表面沉积的减反射膜,单层涂层,M42安装

●HELIOS-44M 58mm / F2 58mm / F2
KMZ,MMZ,Valdai由三家公司生产。44M中的“ M”表示自动光圈。您可以在二手市场中看到1977年至1984年之间生产的单个产品。ZENIT(KMZ)主页记录了该模型的生产系统于1972年建立,因此似乎还可以找到那个时期的单个产品。与先前型号的不同之处在于,光圈机构为自动/手动切换类型。此外,该型号的最短拍摄距离为0.55m,比过去的HELIOS稍长。镜筒侧面的底座附近有一个转换开关。兼容的安装仅适用于M42。

HELIOS-44M:滤镜直径52mm,最短拍摄距离0.55m,光圈值F2-F16,光圈叶片8个配置,光学系统4组6个高斯型,在玻璃表面沉积的减反射膜为单层涂层。光圈机构具有其他自动/手动切换功能,对应的安装座为M42。分辨率和透光系数未公开

●MC HELIOS-44-3 58mm / F2

1985年至1994年之间生产的单个产品可以在二手市场找到。由MMZ独立生产的HELIOS 44系列中最早的多层涂层模型。光圈机构为全手动(手动)。ZENIT主页仅介绍带有照片的产品,而不会发布官方数据。兼容的安装仅适用于M42。
●MC HELIOS-44-3M 58mm / F2
它是由MMZ生产的极为罕见的个体,似乎是从1990年代的序列号生产的。光圈机构为全手动(手动)。玻璃表面涂有多层减反射膜。细节未知。兼容的安装仅适用于M42。
HELIOS 44-3M:最短的拍摄距离约为1m,光圈值:F2-F16,8个 光圈叶片,安装标准为M42

●HELIOS-44M-4 58mm / F2和MC HELIOS-44M-4 58mm / F2,MC HELIOS-44K-4(PENTAX)58mm / F2

它由KMZ和Valdai于1981年至1990年左右生产。从市场上的单个产品来看,1982年至1983年的早期批次似乎主要是由KMZ生产的,而从1984年至1990年,Valdai接管了生产。1990年的最后一位生产了带有多层玻璃表面的MC 44M(K)-4。MC 44M-4的外观和描绘性能(分辨率和透光率的基准)似乎与后继的MC 44M-5相同(内容是否相同?)。根据该模型,光圈机构为自动光圈。它支持两种类型的安装标准,即M42和PENTAX-K。
●MC HELIOS-44M-5,6,7 58mm / F2
它从1990年左右开始投入生产,在早期批量生产中,生产了一些单层涂层产品,但其中大多数是多层涂层产品。根据完成个体的质量(分辨率和透光率),从44M-5至44M-7中将其选择为三个模型。从KMZ不参与此模型的初始批量生产这一事实得出的结论,难道该模型不是仅通过对44M-4的同一个人进行多次涂覆而制成的产品吗?兼容的安装仅适用于M42。
HELIOS-44M-6:滤镜直径52mm,最短拍摄距离0.5m,光圈值F2-F16,光圈叶片6元件配置,光学系统4组6元件高斯型,重量270g,分辨率(图像的中心/外围部分) [线/ mm]:41/20(44M-5),45/25(44M-6),50/30(44M-7),透光系数:0.85(44M-5),0.90(44M-6) ,0.90(44M-7),光圈机构为自动光圈,相应的安装座为M42。沉积在玻璃表面上的抗反射膜是多层镀膜(MC)。
HELIOS-44M-7:滤镜直径52mm,最短拍摄距离0.5m,光圈值F2-F16,光圈叶片6元件配置,光学系统4组6元件高斯型,重量270g,光圈机构兼容自动光圈安装M42 。沉积在玻璃表面上的抗反射膜是多层镀膜(MC)。

尽管个人数量很少,但也有44D(ZENIT D安装)和44-7(Zenit-7安装)。HELIOS-44M-x上的“ M”似乎表示自动光圈。但是,MC Helios 44-3M仅有“ M”的含义是未知的,此人是手动光圈的产物。

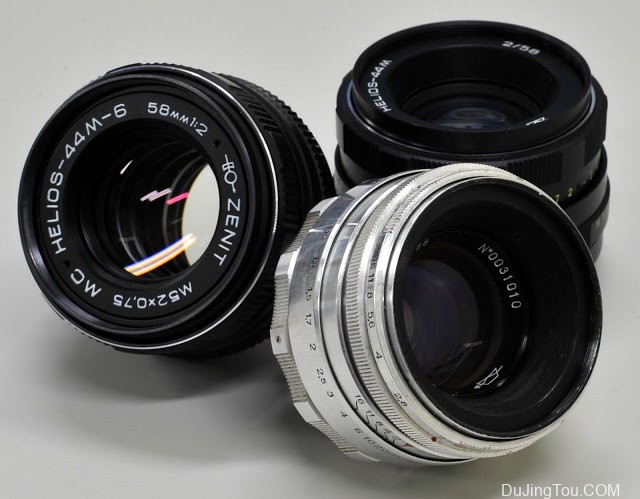

为了了解HELIOS-44系列的性能,我们决定获得最初的HELIOS-44,当前的后续产品MC HELIOS 44M-6,以及在其中间制造的HELIOS-44M。我也有MC 44-3M,但我将在另一时间拿起这个镜头。
