尼康:超大光圈标准长焦 AI Nikkor ED 400 mm F 3.5 S(IF)


光圈标准 AI Nikkor ED 400 mm F 3.5 S(IF)

今晚我们将在第50晚的延续中谈论超远摄镜头。据说AI Nikkor ED 400 mm F 3.5。(IF)据说是“超远摄镜头的标准”。
被称为标准有两个含义。一个是体育摄影和野生动物摄影领域的焦距,经常使用许多望远镜头,标准的焦距为400毫米。在这些方面远必须采取吸引,400毫米标准镜头的主体,是200〜300毫米宽角度,500〜600毫米是介质长焦,800mm以上是在这个意义上使用的长焦。然而,这并不是这种镜头被视为标准的唯一含义。尼康F2与这款镜头的组合是超远程摄影的标准设备,如运动覆盖,因为它是超远摄镜头的标准。

Koichi Oshita

东京奥运会结束后

包括NIKKOR-Q自动400毫米F4.5超远摄镜头组按照东京奥运会,1964年被释放,在这一点是推出了五款四十夜的街头流行迎了上去,而不是在后续的体育报道领域它成了一个不应该的镜头。1968年格勒诺布尔冬季奥运会和墨西哥城奥运会用户数量稳步增加,但同时对镜片的需求也在增加。其中之一是图形杂志中的纸张着色,主要是照片。因此,有必要抑制比单色照片更严重的色差。此外,当彩色胶片比单色胶片灵敏度低时,人们也渴望拥有更亮的长焦镜头。

为此,1972年在札幌奥运会上推出了NIKKOR-H 300 mm F 2.8。十个这个镜头被引入甚至一个晚上,同时降低配备了尼康首款片ED镜片的色差,实现F2.8的亮度,我只想说这是新一代的镜头对应的彩色摄影时代。随着这款镜头的成功,我们将为1976年因斯布鲁克/蒙特利尔奥运会推广远摄镜头。因此,在1975年,发布了300毫米F 4.5 ED,600毫米F 5.6 ED,800毫米F 8 ED,1200毫米F 11 ED和四个ED远摄镜头系列。但是,这里没有400毫米的镜头。

瞄准超轻松长焦

这是因为我们正在开发一种超远摄镜头,它不使用距离超远摄系列ED使用聚焦单元400 mm和600 mm的聚焦单元。

超远摄聚焦单元系统中,仅更换镜头的焦距改变时,虽然我有优异的优点可以共享被勃朗尼卡透镜介质格式,以换取聚焦单元,也被遭受的缺点。它是镜头的大小和质量。正如我在50个晚上所提到的,为了共同使用聚焦单元,每个镜头的光圈位置和后焦距必须统一。有点粗略地说,有必要参考600毫米镜头设计400毫米长的废物长度。另外,由于镜筒和聚焦单元的镜筒必须独立设置,因此重量方面显然是不利的。结果尼克尔-Q自动400毫米F4.5透镜长度(从安装到镜筒尖端)是464Mm,4.3公斤的重物时,是一个相当庞大透镜400毫米。毋庸置疑,对减小尺寸/减轻重量400毫米的需求很大,而且反应非常迫切。

操作侧要求的另一个是聚焦环的扭矩。当时的超远摄镜头是移动整个镜头,具有重量镜头移动,如超远摄的总奖金是必要相当大的体力。为了提高可操作性,您只需停止聚焦单元并设计专用镜筒。因此开始了400毫米的开发。

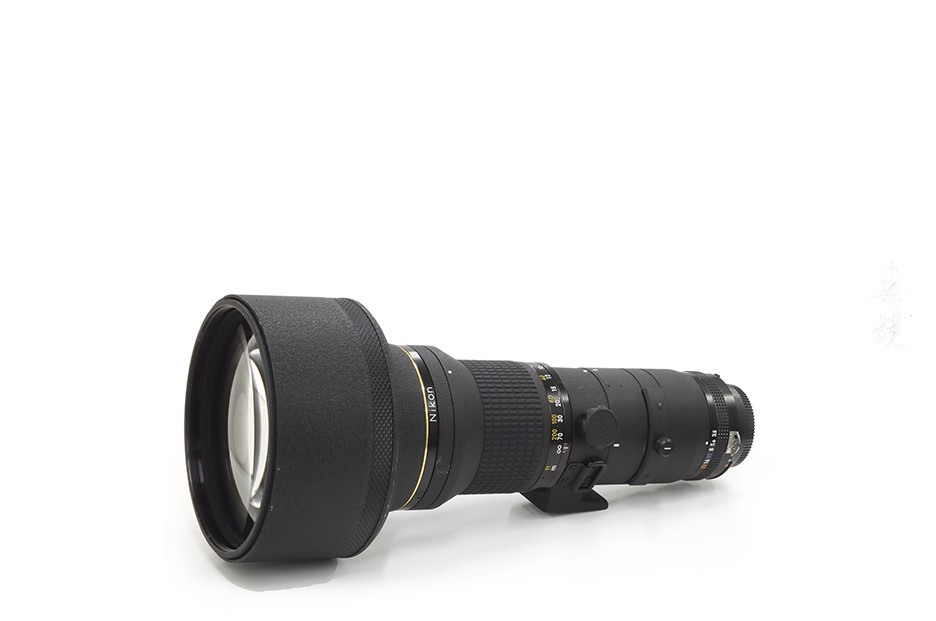

AI Nikkor ED 400 mm F 3.5 S(IF)

400毫米和600毫米镜头的光学设计由Shinichi Nakamura处理400毫米,Kazuo Arashiya处理600毫米。中村SAN和SAN Arashida,尼康变焦镜头的先驱,收到监护的樋口的直线距离的大三学生,它已熟悉变焦镜头应该产生这种创新的镜头。

在写这个故事时,我得到了各种历史资料,但600毫米是ED,因为它是完整的交付并且它已经商业化,而扩展版的400毫米ED镜头被设计和设计用于备份没有找到证据。在400毫米处,据说开发是以决定性的解决方案进行的。通过使用聚焦单元,小尺寸,重量轻,大孔径无法实现的聚焦可操作性的改进是主张。

Nakamura先生和Arashiwada先生在交换设计时进行了设计。之前已经加热了聚焦扭矩减小的想法,但似乎一直在努力,尤其是在具有F值的明亮400 mm设计中。当设计结合在一起时,直到7月举行蒙特利尔奥运会已经有一年了。通常它将根据原型 – 原型评估 – 大规模生产程序开发,但这个镜头必须不惜一切代价匹配奥运会。因此,在同一时间大规模生产还发出立即开始试用后生产的大量生产的镜片指令试验中,有一个限制生产,它能够以某种方式投入到1976年夏季奥运会。这就像走钢丝一样。

镜头结构

图1 AI Nikkor ED 400mm F 3.5S(IF)镜头横截面

该透镜的结构在图1中列出。1个组用作凸透镜作为整体三元素,尼康移动2作为一个整体是由三组凸的胶合透镜,只有两组三个配置的中间的充当凹透镜的基团通过专注于内部聚焦方法(IF),我们实现了从无限远到近距离的光聚焦。通过在开始时将ED透镜用于第一透镜和第二透镜,减少了色差。

这种内部聚焦方法的想法是基于凸面前置变焦镜头,你可以想象如果你熟悉镜头。如果可变焦距,应该使用第二组的移动进行聚焦,但在焦距性能变化的变化可以在凸领先变焦被抑制,它必须被抑制由于聚焦甚至像差波动。基于这个想法,通过设计每个组的组成来完成这个镜头。整个装置,一组凸的,三组凸的凹两组,具有三重态的结构,具有凸的两个组,并且一个凹面,像差组成的望远型相比,这是可以实现F 3.5亮度的关键点。此外通过组合第二组和第三组是凹透镜的作用,所以能够缩短与焦距比较总透镜长度,并且具有完美配置远摄镜头。

顺便提及,像差在原理上在执行整体支付焦点的镜头中波动。特别的球面像差波动到在具有一个F值的明亮透镜校正不足,场曲在望远型透镜变化很大具有减小的透镜长度。400毫米F3.5的方法,聚焦在Nikon采用,因为两个组,从而消除像差波动在这样短的距离,即使在接近范围内移动,性能优良。它是一种在可操作性和性能方面优于整个支付方法的聚焦方法。

描述镜头

让我们像往常一样通过实时动作看到镜头的描绘。在这种尼克尔一千零一夜,尼克尔-Q AUTO400毫米F4.5,而是拿起了两个400mm的镜头是Dodotto 400,确实是一个ED镜片。它提供了更清晰,更清晰的开放描绘。具有强烈的逆光或当亮度差缩小边和对比紫边前两个科目,有时急了,从来没有色差的镜头着急。

实施例1是Seita Kashigi的一群羽毛在黄昏时休息。即使在超远摄中,400 mm也是短焦距,适合拍摄这些减法的照片。在这个例子中,我们缩小到F8,以便后面的鸟不会太模糊。

实施例2是海参的飞行照片。在NIKKOR-Q AUTO400毫米F4.5使用聚焦单元,其重量和总长度和聚焦的重量,但不喜欢采取非常手持和类似飞鸟的照片,手持这个镜头成为了小巧轻便拍摄也很容易。此外,由于焦点扭矩很轻,可能的,因为用一根手指焦点调节感到欣慰。因此,采取与节气门打开时,鸟儿的前部和后部有相当模糊。这将是更好地利用增加的敏感性是很好的缩小。

例1

尼康D700 AI尼克尔ED 400 mm F 3.5 S(IF)
光圈:F 8.0
ISO:500
曝光模式:
采用A-Auto Capture NX-D开发

例2

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:200
曝光模式:
采用A-Auto Capture NX-D开发

实施例3是具有开口的翠鸟的照片。它被水堵住,400毫米只能升到这里。因为这个区域被称为“超远摄的标准镜头”所以需要包括周围的景观在内的框架。

例3

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:200
曝光模式:
采用A-Auto Capture NX-D开发

实施例4是具有开口的樱花栈桥。如果是超远摄,则前面的樱桃树的压缩效果和分支比大光圈镜头的浅焦面上升得更多。

在例5中,我试图拍摄完整的开花阴影。并说拍摄的花有微透镜的形象,但活跃于靠近用不了花超远摄镜头的高木从长焦的拍摄。因为它是一个大光圈镜头,背景模糊并使主体出现。然而,可能会有轻微僵硬的模糊印象。这是因为在整个进料的透镜的短距离负球面像差发生的,而在后模糊是平滑的,内部聚焦系统中,为了改变在短距离的球面像差被抑制时一。

例4

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:360
曝光模式:
采用A-Auto Capture NX-D开发

例5

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:200
曝光模式:
采用A-Auto Capture NX-D开发

实施例6是梅花,其被拍得更近并且几乎成像。您可以在最后看到描述而不会崩溃。

实施例7是在河床上开花的萝卜。可以获得大口径和大模糊使用此镜头,您可以拍摄大型和模糊花朵的精彩照片。同样从该示例中,前部模糊稍微柔和并且后部模糊稍微僵硬。

例6

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:200
曝光模式:
采用A-Auto Capture NX-D开发

例7

尼康D700 AI尼克尔ED 400 mm
F 3.5 S(IF)光圈:F3.5
ISO:200
曝光模式:
采用A-Auto Capture NX-D开发

使用当前400毫米F3.5使用聚焦单元与400mm左右的50个晚上,我们能够重温体育和野生动物摄影师的感觉,在那个时候。从以前的三脚架前部难以处理的超长焦来看,持有这种可能的400毫米超远摄镜头的惊喜和印象一定很棒。然后,精湛的亮度F3.5的,可见的平衡和取景器的尺寸为好,产量的重点也非常好。似乎这样的东西据说是超远摄的标准镜头。镜头方面,它首次在蒙特利尔奥运会上,流行的标准镜头野火的超级长焦,并且被许多摄影师,时刻和情感的运动,美丽的鸟类和身材魁梧的野生动物我的精彩照片的信任它给我们带来了。

1994年,中村庄伊智的,一夫Arashida先生,三清林的,由尼康对焦系统超远摄镜头的发明,包括镜头,日本发明与创新研究所主席奖被授予。它是300毫米F2.8 ED(IF)(1978年),以及一个光学系统聚焦在尼康介绍到这里,800毫米F8 ED(IF),1200毫米F11 ED(IF)(1979年),200毫米F2 ED( IF)(1982年),600毫米F4 ED(IF),300毫米F2 ED(IF)(1984年),400毫米F2.8 ED(IF)(1986年)流传下来的一样,继续受到了许多摄影师的它证明了已经发生的事情。从现在开始,它将记录精彩的图像。
