尼康:PC-NIKKOR 28 mm F 4 寻找大画幅相机的技巧

寻找大画幅相机的技巧

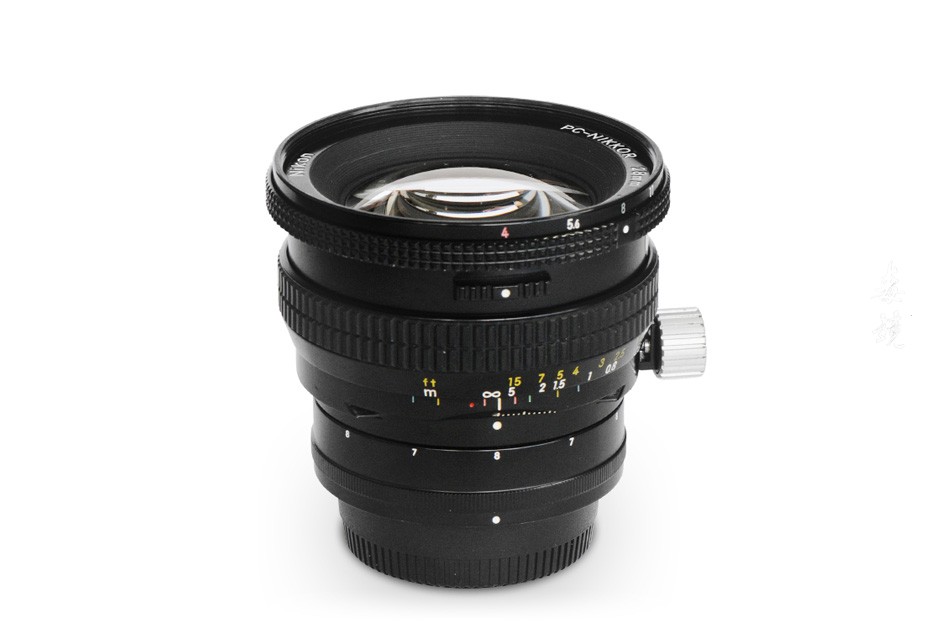

<新> PC – 尼克尔28毫米F4

孩子的第七日的第十届庆典,并持续不间断,直到目前的“PC(透视控制)尼克尔”,将介绍典型的存在“<新建> PC尼克尔28毫米F4”的历史。

佐藤春雄

1,PC的想法(透视控制)

1961年,日本光学工业(现尼康)的先驱者制造了世界上第一款具有单镜头反光相机可更换镜头的具有aori功能的摄影镜头。名为“PC – NIKKOR”的镜头于1965年7月发布,并引发了一个热门话题。当时开发人员的想法是“实现Aori,这是一种非常自然的大画幅相机技术,具有35毫米(135)单镜头反射和良好的移动性”。我很惊讶在发布时打开“PC-NIKKOR 35 mm F 3.5”的使用说明书。它写下了对aori效应的解释和使用以及对原型和发展历史的评论。

说明书只需阅读使用说明书,就可以传递当时摄影师和相机的强烈感受,以及丰富的知识。直到第一台“PC Nikkor 35 mm f / 3.5”完成,大约有三种机制(镜筒)设计原型。

在第一个原型中,令人惊讶的是倾斜机构也配备了。然而,似乎通过判断“倾斜的使用频率因为景深也足够深而省略,而不像大幅面透镜,35mm广角镜头”而省略它。由于这一点,镜头非常小,机制简单,易于操作。

在“PC Nikkor”的情况下,我认为机械(镜筒)设计的难度远远高于光学设计。一般来说,与身体的设计师相比,镜头机构(镜筒)设计师认为它很难成为困境的焦点。因为可更换镜头倾向于被认为是“设计=光学设计”。然而,可以毫不夸张地说,这次覆盖的“PC – NIKKOR”的发展正是“触及机械(桶)设计师的一只手臂”。在世界上第一个“PC-NIKKOR”机制(镜筒)设计中,融入了一个令人惊讶的独特理念,使其易于使用机制。

2,发展历史

尼康很久以前就一直在制作大尺寸镜头。因此,在员工中很少有人使用大幅面相机。时代即将从距离计联锁型S型摄像机转变为单镜头反光F型摄像机。为了最大限度地发挥SLR的优点,“PC Nikkor”的理念诞生了,与“Nikon F”的发展和时机同时诞生。让我们解开“PC Nikkor”的历史。

首先,第一代“PC-NIKKOR 35 mm F 3.5”(6组6组)将于7月19日(1962年)发布。并且在1968年5月,为大直径新设计的“PC-NIKKOR 35 mm f / 2.8”(7组/ 8件)被发布了,并且改变了几代人。然后,51(1976)年4月,修订和外观“<新建> PC尼克尔35毫米F2.8”,55(1980)年获准续期镜筒设计在11月。“PC尼克尔35毫米F2。将出现8“。

另一方面,“新<PC>尼克尔28毫米F4”(10组8组)将于1975年7月发布,以响应进一步扩大角度的要求。此外,56(1981)年一直是大口径F3.5至二月“PC尼克尔28毫米F3.5”(九人小组配置8)被释放,22岁的现在,多层镀膜我们正在改进SIC(尼康超级整合涂层)并不断销售。另外,回答的需求“如大幅面尼克尔,最好拿东西(播种),中长焦PC镜片要!”我说,除了传统的换档机构的倾斜机制,提高节流机构,开发了“PC Micro-Nikkor 85 mm F 2.8 D”,并在Heisei 11(1999年9月)发布。此透镜,其名称为“微”,不仅具有优异的特写性能,结合使用时,诸如数字照相机“D1”系列,成为视图约127.5毫米透镜等效135尺寸的角因此,它在商业照片(商业照片)领域中获得了极大的普及。对前任“PC Nikkor”的一厢情愿的思考进一步发展,并不时继承。

让我们将该点应用于“<新> PC-NIKKOR 28 mm F4”。光学设计是Seizio Mori先生,他出现在第九晚。光学设计报告于1974年编写。Mori先生最初是大型尼克尔和中等尺寸尼克尔的主要设计师,并且拥有像广角/超宽镜头的光学设计一样罕见的能力(种类)。顺便说一下,“远摄(长焦)镜头”和“广角镜头”的分类不应该用焦距分开,而应该按视角分类。如果你想象一个摄像机使用多个胶片格式和一个像大画幅相机一样的相机,我想你可以理解它。

通常,35毫米单反相机的视角为28毫米,约为74度,但PC尼克尔28毫米的最大视角也是90度。当转换为35毫米(135)格式时,它对应于约20毫米的视角。“PC Nikkor”是一种可以通过使用大图像圈自由确定构图来使图像变形/校正的镜头。但是,简单地说换班(aori),换档量可以变形/校正图像多少?因为世界上没有先例,没有人会告诉你答案。要确定“PC Nikkor”的最大移位量,必须使用大幅面镜头技术。在这方面,Mori先生也适合光学设计师。

3,描绘镜头

剖面图

首先,请看截面。你可以看到“<新> PC-NIKKOR 28 mm F4”是一款典型的后焦距镜头。相对配置数少,8组9透镜配置,但在该第一透镜设置的凸透镜,马苏失真设计意图地说,试图减少(畸变像差)尽可能是Ukagaemasu(Ukagaemasu)。那么,“PC Nikkor 28 mm F 4”是什么样的?让我们看一下像差特征和真实动作结果。

在开始该通知看到像差值,在状态的时间偏移0,是子午彗形耀斑和矢状彗形耀斑是在整个区域更小。从这一事实可以预期,这种镜片具有良好的高对比度特性,可以绘制核素。达的时间附近移动,微微,像散和彗差并不否认的图像质量的劣化发生时,它是鉴于广视角或广阔的图像圈的其中不可避免的。另外,放大倍率色差稍大,但在实际动作中没有成为明显的问题。而且,周围的光强度很好并且非常丰富。

应该注意,失真(失真)会减少。此透镜而广角透镜,视角也环视的90度的整个图像圈,它已被良好地校正和高达-2.6%。尼康对PC镜头的承诺就在这里。实际上,对于PC镜头失真是天生的敌人。这是因为,在还存在“失真由于失真”到PC透镜用于去除“失真由于视角”的,因为PC透镜的存在和值减少一半。在失真产生的失真,直到最近的图像处理软件的出现,则不能被删除,甚至做在拍摄时任何事情。

然后参见实施例1和2。示例1是使用变速机构校正失真的示例。示例2是其中移位机构在相反方向上使用并且最大程度地反向产生失真的示例。你乍一看这两个例子是用相同的焦距镜头拍的吗?也许没有任何解释,您会认为“示例1是使用标准级镜头拍摄的照片,而示例2是使用超广角镜头拍摄的”。我想知道开拓者想要通过“PC Nikkor”实现的大幅面相机的技术是否正是如此。

那么本质的描述是什么?如果你看两个例子,你会发现你有足够的锐度和丰富的渐变。根据我的真人拍摄结果,这款镜头更专注于分辨力而不是专注于对焦的对比度趋势。在现实生活中,它显示出最佳的绘图特性,停止f / 8到11。

框架商店的Fukano先生

我们的工程师在互相打电话时称其为“OO商店”。这个名字可能是某种技术人员的“方言”。正如像我这样的光学设计师所说的“眼镜店”,机构(镜筒)设计师为“五金店(或车架店)”,电路设计师为“电器店”,彼此昵称绰号这就是我们所说的。一般来说,“可互换镜头的设计”考虑光学设计,但仅通过光学设计是“在图片上写的米饼”。优秀的机械装置(镜筒)这是一个每个人都可以通过设计师和电路设计使用的产品。我认为可以毫不夸张地说,用户友好性作为一种工具尤其取决于机制(镜筒)设计师的承诺和智慧。

这次我们介绍从事这项工作的Kunihiro Funano,这是Nikon的框架商店中最长的。Fukino先生拥有非常丰富的经验,不仅来自框架店,还来自我们的眼镜店。当一个有趣的想法出现或反过来,当你被困在一个角落时,你将与他协商,Fukino先生。Fukino先生也有很多关于“PC Nikkor”的想法。结果用于改善“PC 28 mm F 3.5”的重量减轻和可操作性,“PC Micro Nikkor 85 mm F 2.8 D”的倾斜机构,预设光圈。我每天都很欣赏吹田博士的活力和不减的智力。它不仅限于我们的行业,但对于那些从事单一工作多年的人来说,我们拥有难以替代的知识和见解。我真的很可靠。尼康仍有许多资深工程师。我认为这是企业文化和品质的源泉。
