尼康:尼康诺斯Nikonos两栖镜头 W Nikkor 35 mm F 2.5

Nikonos两栖镜头
W Nikkor 35 mm F 2.5

被称为“尼克尔”镜头的镜头不仅限于单镜头反光相机。尼康S,M39(又名“莱卡螺丝钉”),用于安装,以及拍摄镜头,诸如用于大幅面照片,是在放大为,制版,各种领域,诸如用于一个胶片扫描器活性。
在第八个夜晚,远离的F卡口尼克尔单镜头反光,让我们拿起全天候(全天候)相机“Nikonos”可换镜头进行了一系列“W尼克尔35毫米F2.5(两栖)”。

Koichi Oshita

1,“W Nikkor 35 mm F 2.5”的诞生地

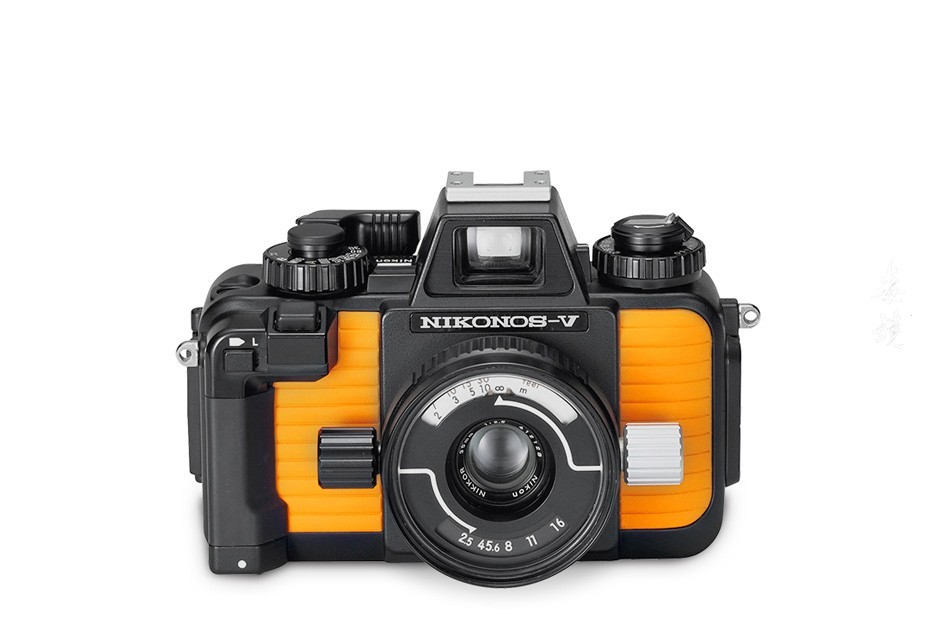

作为一个“NIKONOS-V(五)”工作还是“W尼克尔35毫米F2.5”的可更换镜头,在1963年里,诞生了第一代“Nikonos”销售,继续自37年长寿的长卖这是一个镜头。作为活动的35毫米(135)尼克尔,这款镜头是否销售时间最长?首先让我们介绍一下历史和历史。

“NIKONOS”是,法国螺技术(LA SPIROTECHNIQUE)有限公司“卡里普索(Calypso的),”这是在这个网页的摄像头,(1961年)是“尼克尔俱乐部”杂志系列和的基础上作出的故事“尼康家族的堂兄也谈到了众所周知的事情“(17日)。

在日本光学工业生产这种“NIKONOS”,该机构的设计几乎直接跟着“卡里普索”,透镜“SOM BERTHOIT。FLOR35毫米F3.5”的机构(“许”是Beruchio公司的,从原来的镜头组如tessar型镜头,它将被尼克尔镜头取代,这是首次出现的“W Nikkor 35 mm F 2.5”。

那些通过聆听规格“35 mm f / 2.5”而想到用于尼康S或M 39螺丝安装的“3.5 mm F 2.5”镜头的人非常清晰。实际上,Nikonos的“N Nikkor 35 mm F 2.5”是基于为S / L发布的“W-Nikkor 3.5 cm f / 2.5”光学系统设计的。

为什么本来是要安装镜头“NIKONOS”,但不是出于想象的境界,现在变成,要满足“我要安装一个更明亮,高性能镜头”的需求的过程中,这镜片是否足够幸运地装入“Calypso”镜头的镜筒内是不合理的?

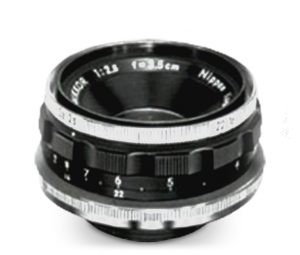

说到S / L的“W – 尼克尔3.5厘米f / 2.5”,它是1952年7月发布的镜头,即“尼康S”发布后的一年。除了“W – 尼克尔3.5厘米F – 1.8”,Tohru Toji先生(见第3晚)负责设计镜头。在发布时,它是最亮的35毫米镜头,它是一个很好的描述它的地方,但它不能否认镜头在设计上有点老。因此,基于该透镜,重新考虑了曲率和玻璃材料,并将其作为新设计的透镜附着在“NIKONOS”上。

于是诞生“W尼克尔35毫米F2.5(两栖)”,字段指示板,深度的变化,例如透镜镜筒的设计,(从银黑色)的镜筒的颜色变化,该距离旋钮的颜色的变化(从银到黑色,已经改变了透镜涂层的多层涂层和其他改进。如果它从“W – 尼克尔3.5厘米f / 2.5”的发展成为光学系统的模型,它是一个具有半世纪历史的镜头。

2,镜头特点

图1. W Nikkor 35 mm F 2.5镜头横截面

图2. W尼克尔35毫米F 2.5镜筒内部机构图

“W Nikkor 35 mm f / 2.5”由典型的高斯型镜头组成,包括4组和6个镜头,并在其前面放置一个厚平行平面玻璃,如图1所示。前平行平面玻璃是一个保护器,与空气中的过滤器相同,但可以说,它起到防水窗的作用,保护内部镜片免受水中的高水压。

现在,高斯型的外观特征是较小的收缩在<图1>如可从中可以看出,并将其放置在光学系统的中间停止,并且,透镜直径孔附近一。甚至与透镜在相同的焦距相同的亮度,则可以有利地小于例如典型天塞类型四三个基团的更小开口直径。孔径的机构在镜筒中占据很大的空间。F2.5的由于高斯型的这种特征的透镜的亮度,它是能够安装在所述镜筒的机构,为“NIKONOS”。

高斯型的光学特性,但写连系列的第二个晚上的“AI尼克尔50毫米F2”,校正球面像差和色差是不错的。在这种透镜是活的其功能,,遗漏得到已经经受多层涂层,以艾玛”低和多层涂层色差,优异的颜色再现的效果的当前镜头的良好图象我想。如果仍然存在色差,则拍摄对象的边缘和细纹会变色,因此着色会变得混浊。颜色再现性的好坏不仅仅取决于玻璃材料和抗反射涂层的特性。

此外,这种透镜,因为没有后焦距的限制,畸变(畸变像差)也几乎与所述零良好地校正,以下散光作为广角镜头的问题。然而,虽然散光小,虽然场曲都小剩余鉴于像差平衡“NIKONOS”是视觉测量类型相机它是适当的。由于目测型照相机许多情况下拍摄缩小光圈,场曲是很少埋在深度和对象的景深的问题。而朝向大透镜散光,这是因为图像是在景深的两端扭曲,所拍摄的是分辨能力是在图表高是经常不希望的。

顺便说一下,由于这个镜头是两栖镜头,我会稍微谈谈水中的反射。在一些水,因为水的折射率(1.33)倍的唯一的东西看起来更大,并使得视透镜的角度变窄,它被写入在必须进行聚焦在水中的距离和视觉测量水下摄影书籍然而,除此之外,像差的变化也不容忽视。如果你有一个平面玻璃防水窗口作为这个透镜,但球面像差或散光不变化,周围的屏幕,套色和枕形失真(畸变像差)已知会发生那里。这种变形原则上由前平行平面玻璃产生,并且随着透镜的视场角增加而变得显着。因为可以在观看水族馆时确认,如果您有机会去水族馆等,请看看。当窗口是观察靠近的好意见,水族馆的平板玻璃,它应该看到在水槽边上的方式是彩色扭曲的看法。

在“NIKONOS”这就是为什么,对于广角镜头比焦距35毫米,例如,“UW尼克尔28毫米F3.5(仅水)”和“LW尼克尔28毫米F2.8(土地只)”(1983年(1983)年,他们为水下和陆地准备了专属镜头。

3,描绘镜头

这款镜头的外观特点,什么也布置在镜筒的左侧和右侧写着“停止按钮”,“距离旋钮”,并提供了前窗和镜头“”中的“停止规模距离刻度”它将是窗口。操作该“停止钮”被放置在透镜上留下从前面观察时,具有可变光圈被打开,并且由,“距离指数”窗口“距离刻度”(白色△标记。当前产品旋转“停止规模”,在同一时间关闭沿在白色箭头),以便夹在左,右一对“字段索引板的深度”(红)字段中的“距离尺度”的窗口深度的运动,“宽度”的显示。操作该“距离旋钮”被放置在透镜右侧从正面观察,由于“距离刻度”转动时,黑色的距离的组合数字视觉测量(米)(或红色(英尺))设为“距离指数”要做

这种机制(“字段指示板的深度”)不仅是有趣的眼光来看待,因为景深可以一目了然地证实,它已大大有助于促进视觉估算公式的焦点。当被问及“的目测方程为关注焦点”的习惯自动对焦一代很可能避而远之为“似乎很难”,从无限远到3米,如果缩小到f / 8,如果的35mm镜头它进入了景深(<右图>),所以如果你习惯它,那就不太难了。提示目测,走的是保持营养的距离感,如他们每天都在步幅和房间的大小,例如一个人,“如果横向位置全身约3米”,长约2米,如果当“垂直系统记住距离等,并判断取景器上拍摄对象大小的距离。

好吧,最后我想描述这个镜头的描述以及例子。但是,由于我在水下摄影方面的经验很差,我希望你原谅我只能在大气中准备一些例子。

<示例1>是城市景观。由于这样的建筑物描绘需要的分辨率和屏幕的均匀性,它们被带到缩小至f / 11。此透镜,虽然略有花费火炬在F2.5开放,在屏幕的主要部分和缩小到f / 5.6的火炬还消除得到鲜明的图像。如果缩小至f / 11,变成基本均匀的表示在整个表面上增加锐度。然而,即使缩小到f / 8〜F / 11,在第二晚回升,当缩小“AI尼克尔50毫米F2”到F / 5.6“清晰的捕捉和边缘的高分辨率意义上的”如取而代之的是,以“如甚至在清晰度轮廓四舍五入有点”软描述。细微的区别,不知道电脑显示器的样本图像,但它的感觉是“镜头平滑描”。此外,此时使用的透镜,这是因为它是已经经受多层膜涂层,明显重影和即使在反映在建筑物的窗玻璃是不允许的强夏季阳光光斑相对较新的透镜。我想知道你是否能理解Nuke的良好描述。

在<例2>中,我试图在约1.2米的距离拍摄花朵。虽然光圈是f / 5.6,但背景是轻微模糊的,可以说,对于f / 5.6到8的常规光圈,它是一个很好的模糊镜头。顺便说一下,如果它足够接近这个距离,即使使用35毫米镜头也难以聚焦眼睛。在物体不像这样移动的情况下,以聚焦逐渐移动拍摄多个图像的“聚焦(聚焦)/包围”是有效的。

在“尼克尔一千零一夜”系列是作者,因为它已成为(佐藤,大底)想法……采取了两个自己喜欢的镜头随机,从广角回想起来标准似乎引入频率变高了。在我负责的“十夜”的旁边,享受,因为我要去Toriageyo全面的长焦镜头。
