如何制作一个咖啡罐针孔照相机

Print Friendly, PDF & Email

当我访问Kurt的Mottweiler的网站并查看人们用他的相机拍摄的某些照片时,我对它们的质量感到不知所措,并渴望拍摄类似的照片。我唯一的问题是资金短缺。库尔特(Kurt)的Pinoramic相机相当昂贵-值得每分钱,但超出了我的价格范围。如果我突然有大量现金流入,我会在一分钟内购买一笔,但我希望我可以立即使用。所以我开始试图弄清楚我可以做些什么如何制作一个咖啡罐针孔照相机

关于库尔特的相机,您要注意的第一件事是其弯曲的胶片平面-这样可以减少失真,并在整个图像水平面上提供相同的“焦距”。我当然想要弯曲的胶片平面,但是我不认为我可以制造出一种可以处理卷筒胶片的机构-坦率地说,我更像是个技工而不是工匠,所以我决定选择胶片胶片。

我开始寻找弯曲的东西,在水槽下面找到了一个旧的咖啡罐。看起来不错。当我把纸罐上的纸撕掉时,我发现了一片野花的景象和“不要惹德克萨斯”的防丢广告。完善!我拿到了Dremel工具,将如何制作一个咖啡罐针孔照相机罐头切开了。我可能已经可以使用锯,但认为它会使罐变形,这是我试图避免的。我保持顶部不变,所以可以得到不透光的密封。我没有将其精确地切成两半,而是留下了一些额外的内容(也许是200度弧度,而不是180度)。我把罐子的内部漆成黑色。

然后我需要一些东西来拿这部电影。我想了一天的大部分时间,然后才想起我在阁楼上放了一些旧的漏气的4×5胶片座。我挖了一个然后拆开了。里面有两个铝制导轨和两个支撑着胶片的铝板。我决定可以使用滑轨并弯曲其中之一如何制作一个咖啡罐针孔照相机铝片(因为它已经是正确的尺寸)以形成胶片平面。导轨垂直放置在罐中,因此我可以用它们将胶卷引导进去,但是我侧向翻转了铝板,使相机具有水平格式。我用环氧树脂将所有三块胶粘到位。不幸的是,直到将这些胶粘到位之后,我才开始拍摄照片,因此很难在照片中清楚地看到它们。从那以后,我发现我可以使用滑动条报告封面上的“条”(一种用于将报告封面保持在报告上的U形塑料片)进行一些修改。

最初,我原本打算使用屋顶防水锡(实际上是钢)制作相机的正面,但是当我借用父亲的锡剪时,他为我提供了一些也用于屋顶防水的铝。如何制作一个咖啡罐针孔照相机它更轻巧,更容易使用,所以我非常感激。事实证明,它是完美的。我将其剪裁并弯曲以适合。我没有将内部漆成黑色,而是用黑色胶布覆盖了(苏格兰威士忌235)。我本来想给它上油漆,但无法快速找到使油漆粘到铝上的锌底漆。

用我的顶盖锯切割了两块半圆形的木头,其中一块进入顶部,使其具有一定的刚度(并有助于不透光的密封),另一部分进入底部,以便可以安装三脚架安装。如果我想能够将相机与三脚架一起使用,则最下面的部分至关重要。我将这两块木漆成黑色,然后用黄铜小木螺钉将它们固定在咖啡罐上。

如何制作一个咖啡罐针孔照相机我在铝制前面板的法兰上钻孔,然后将其安装在罐上,并在罐上钻了类似的孔。我在顶部,底部和侧面使用了大量的黑色有机硅粘合剂密封剂,将前部件连接到罐体上,并用铝制的流行铆钉将其铆接在两侧。我让组装好的相机干燥过夜。我检查了它是否漏光,找不到任何东西。

我用一块垫子上的切口切了一个半圆形的皮瓣来密封顶部,用黑色的照相胶带覆盖它,然后用胶带将其粘在罐子顶部的一块木头上(我已经把一块木头,距离罐子的顶部边缘约1/8英寸,所以我有足够的空间放置此翻盖)。然后,我如何制作一个咖啡罐针孔照相机用黑色胶带盖住了咖啡罐的塑料盖。

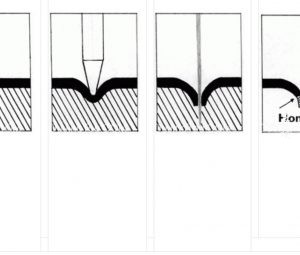

多年前,我已经为我的8×10相机制作了四个或五个不同的针孔。(请参阅“如何制作针孔”。)这些针孔是使用“凹痕”方法制作的,方法是在一片黄铜垫片中制作一个凹痕,在其中刺一个孔,然后沿边缘进行修磨。如果精心制作,这样的针孔会非常明显,但是我担心凹坑(甚至是非常浅的凹坑)可能会阻止光线到达弯曲的胶片平面的远角。当我安装一个.231mm针孔并首次制造时,这被证明是一个有效的问题。



曝光-角落没有曝光(尽管如此,图像质量非常好)。到目前为止,我认为我在相机上的投入不足5美元,但我继续前进,并以28.95美元的价格从Edmund Optics订购了精密针孔。针孔的直径恰好是200微米(0.2毫米),位于一块厚度为1/1000英寸的不锈钢中。这个针孔仍然不能完全覆盖我的4×5底片的远端,但比手工制作的要好。  如何制作一个咖啡罐针孔照相机由于我的咖啡罐针孔照相机的针孔与胶片平面的距离为54mm,因此200微米的针孔使其有效孔径为f / 270。(此后,我注意到即使使用我的自制针孔,曝光时间越长,覆盖范围就越好。)

您可以从Pinhole Resource购买全套精密钻孔针孔,只需$ 44。他们还携带了一系列现成的针孔照相机,并提供了大量有关针孔摄影的信息。不眨眼的 折衷链接页面包含指向其他几个有趣且信息丰富的针孔站点的链接。
