卡尔·蔡司ULTRON 50mm F1.8(M42 / QBM安装)
将Ultron推向世界的Tronier博士于1950年代中期开始由Voigtländer的两名工程师设计新的基于Ultron的镜头[1,2]。这种透镜的外观很奇怪,前面带有凹面的无平面透镜,在日本被称为“凹形Ultron”。镜头前面的凹透镜由肖特昂贵的高密度冠状玻璃K10制成,它不仅扩大了后焦距,而且还为后续的光学系统提供了纠错环境,并且不会造成模糊。它在增强点像差的校正效果方面发挥了作用[3]。此外,通过扩大镜头的瞳孔(瞳孔从轴外入射的角度),我们能够减少在照片的四个角处出现的光线不足。与没有凹透镜的情况相比,似乎接收到的光量增加了61.7%[2]。似乎仅是此含量与普通的后焦距没有什么区别,但是在凹形Ultron中,这些是用非磨料镜片实现的,并且对后续镜片的像差校正环境(球面像差和彗形像差)没有限制。它的特点是其影响力。
凹陷的Ultron的优点是避免了镜面干扰,这是单镜头反光相机所遇到的问题,同时可以实现与原始Ultron相同或更好的性能。开发了世界上第一台商用数字计算机的Konrad Zuse博士的计算机(Z系列)用于确定凹透镜的曲率[4]。Tronier博士如何看待数字计算机的出现威胁镜头设计者角色的时代?
该镜头从1968年到1970年生产了两年,与Tessar 50mm F2.8和Skopalex 35mm F3.5一起作为ICARE X 35单镜头反光相机的可互换镜头一起销售。在Voigtlander的分类帐中制造的镜头数量约为36,000个,其中约28,000个用于ICAREX BM(QBM安装),约8000个用于Icarex TM (M42安装)[7]。M42坐骑人数非常少!..
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
相关专利US.Pat.3612663(1971年10月)图2来自AW Tronnier,J.Eggert和F.Uberhagen公开的结构图的草图(计划)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
卡尔·蔡司ULTRON 50mm F1.8配置图(方案)的轨迹图,分为6组ULTRON类型的7个元素。从前面开始的第一个凹面元件是由Schott的高密度表冠K10制成的。下一个第二透镜包含LaK14和SSK8,这两个都是当时的冠状眼镜,具有很高的密度和很高的折射率[2]。第四个要素是含铅的重火石SF10,这是一种昂贵的镜片。
参考资料
[1]  VOIGTLÄNDER– Frank Mechelhoff的 历史镜头
[2]美国专利3612663号专利 (1971年10月):镜头由前Voigtlander工程师Albrecht Wilhelm  Tronnier ,Joachim  Eggert和Fritz Uberhagen设计。我们分别于1968年在瑞士,1969年在美国(US3612663)和德国(DE1797435A1 / DE1797435B2 / DE6605774U)申请了相关专利。
[4] 1956年Voigtlander英文目录
[5]  马科KROGER  Zeissikonveb.de   (2016)
[6]  robotrontechnik.de:计算机OPREMA(29.11.2016)
[7]   Foctorender Ledger:Hartmut Thiele,Fabrikationsbuch摄影:Voigtlander,Privatdruck Munchen,2004年
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片

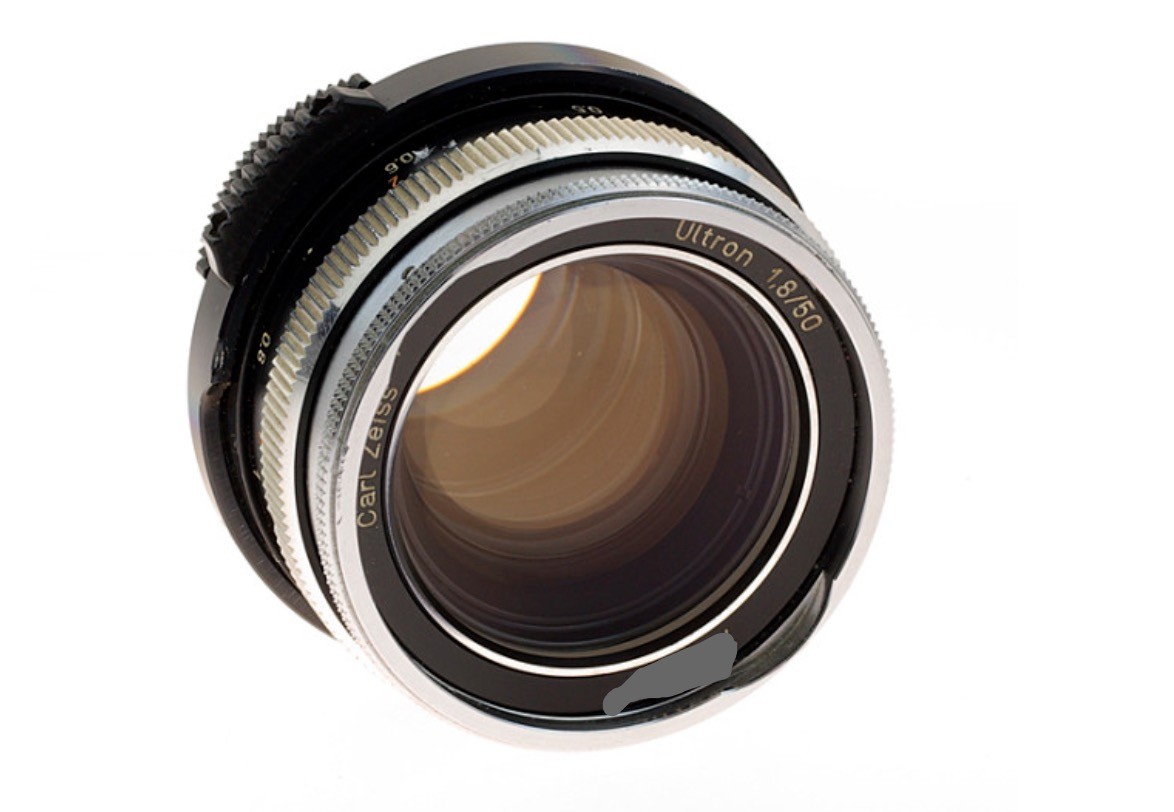

卡尔·蔡司ULTRON 50mm F1.8 M42卡口(中)QBM卡口(右):重量285g(M42),光圈F1.8-16,最短拍摄距离0.45m,
市场价
M42支架型号在eBay上的当前交易价格约为500到550美元(按当前汇率约合55,000日元),QBM支架型号在400到450美元之间(约45,000日元)。两种型号都可以与无反光镜机器一起使用,因此我们建议使用便宜些的机器。出于某种原因,您可以以大约相同的价格购买带有Icarex相机的套装,如果以10,000至15,000日元的价格出售相机,您实际上可以买到便宜一点的镜头(技巧)。在日本,雅虎(Yahoo Ok)具有定期分销,并且市场价格与eBay并无太大差异。该商店的市场价格比拍卖价格高10,000至20,000日元。
我在2009年在eBay上以325美元(当时的汇率约为30,000日元)购买了M42支架型号。当我写博客时,我保留了出售它的政策,但是我对这种镜头并不了解很多,而且它是一个神秘的镜头,所以我保留了它。当时的市场价格在$ 350到$ 400之间,因此交易价值在过去10年中增加了约$ 150
射击测试
半个世纪前的镜头具有很高的性能。焦点部分的中央有足够的分辨率,并且是清晰的图像,不会从外面模糊。图像表面的曲率与以前的Ultron一样大,如果聚焦在四个角上,则中心将不清晰,因此拍摄平坦的表面不是很好,但是它会产生图像在背面模糊侧突然模糊的特征。我是。无论距离如何,后面的散景都是稳定而美丽的,并且不会干扰图像。打开时,可能会在前模糊侧(聚焦部分附近)看到轻微的模糊。层次描述像老式的镜头一样柔和,并且由于中间层次丰富,因此您可以仔细选择色调。加上背后的稳定模糊,当您在自然光线下室内或阴天户外拍摄时您可以欣赏到动感的色调。有一种特殊的颜色发展,它是一种沉稳的颜色,蓝色变成了神秘的阴影。这是因为通常在前组侧使用的高密度玻璃具有使蓝色侧的光(短波长成分)难以通过[3]的特性。有趣的是球面像差的校正接近完美校正,即使关闭光圈,图像质量也会缓慢变化。以前的Ultron Prominent版本缺少环境光的情况已得到显着改善。
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式)索尼A7R2(白平衡:浑浊)颜色有点古怪,蓝色有点浑浊,整体色调有点酷。
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式)索尼A7R2(白平衡:阴天)该镜头的一个特点是,随后的模糊较清晰,但景深不深,像面的曲率较大,球差为认为这是由于它接近完美校正(不是过度校正)这一事实。
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F4索尼A7R2(白平衡:阴影)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式)索尼A7R2(WB:?)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F8索尼A7R2(WB:阴天)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式)索尼A7R2(WB:日光)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式)索尼A7R2(WB:AWB)
胶卷:KODAK Gold 200
相机:美能达X-700
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式),柯达金200彩色负片(美能达X-700)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F2.8,柯达金200彩色负片(美能达X-700)
Carl Zeiss Ultron 50mm/F1.8 (M42)镜头测试及样片
F1.8(开放式),柯达金200彩色负片(美能达X-700)

在本系列中只剩下Ultragon和Nocton。但是,由于没有信息,我将在明年继续。如果您有有关Tronier,Nocton和Ultragon博士的可靠信息,我们将感谢您的帮助。
