焦距/光圈值:35mm / F2.8-F16(预设光圈),重量(实际尺寸):188g,滤镜直径:49mm,最短拍摄距离:36cm,此产品用于M42固定座,但也用于EXAKTA固定座。本产品为预设光圈。由于安装座没有光圈互锁销,因此无需使用推入式安装座适配器。它具有美丽的流线型桶状形状,例如郁金香芽。镜头名称来自Flecto(在拉丁语中表示“弯曲,倾斜”)和Gon(在希腊语中表示“拐角”)的组合。

复兴了现代涂层

新Flectgon(早期球)

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片 “嗯。是蜘蛛吗?”当我通过Yahoo! Oku出售我拥有的镜头时,我从Y先生(也称为山形的海军蓝)那里通过电子邮件与我联系,他出售了它,并在镜头中间找到了一个蜘蛛。 .. Y先生的电子邮件中有一张穿过中间球的光的照片,该球肯定是蜘蛛。当出现浑浊时,光会散射在玻璃表面上并产生眩光。另外,透镜的折射率改变,并且像差的校正计算变得不正确,从而不能表现出透镜的原始描绘性能。过去,我曾用这个镜头发表过一篇名为“父母与子女第三代Flectgon节”的博客文章。是的,它是Flectgon 35mm早期球的银色镜筒模型。
说到Flectgon的早期球,东德VEB Zeiss Co.,Ltd.的Harry Zellner和Rudolf Solissi是根据constax版本Biometar设计的,它是1952年出现在德国的第一款用于单镜头反光照相机的广角(反焦)镜头。 .. Flectgon系列仍然非常受欢迎,从该型号开始。Retrofocus表示将焦点(=焦点)朝相机侧(= Retro)缩回。由于广角镜头本来在后镜头和焦点(后焦点)之间的距离很短,因此在结构上不适合安装在单镜反光相机上,而单反相机需要在它们之间具有反光镜的工作范围。为了克服该问题,引入了一种方法,其中在光学系统中插入凹透镜,将焦点从后透镜侧缩回至相机侧,并延长后焦点。由于在它们之间夹有一个额外的镜头,因此镜头变暗,并且像差的控制也变得更加复杂,但是这种方法使在单镜头反光相机上安装广角镜头变得更加容易。以这种方式创建的Flectgon 35mm是用于单镜头反光相机的广角镜头的先驱。
Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

重涂前用蜘蛛眼镜头。从这个规模很难用肉眼检测蜘蛛

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

但是,当强光照射到镜头的中间镜头并将其放大时,您可以看到这条街。您可以清楚地看到蜘蛛(由Y先生提供)

顺便说一下,当我了解到Kumori时,我向Y先生道歉,并打算全额退款和退货。但是,Y先生想自己修理并拥有它。抱歉,我愿意退还部分维修费用。这触发了与Y先生的电子邮件交换。蜘蛛似乎有各种各样的修复方法,但是当我调查时,我发现它们可以大致分为两种方法。如果蜘蛛是温和的,则可以在清洁和维护过程中使用特殊溶剂进行简单处理。我不知道溶剂成分等详细信息,但似乎使用了某种清洗液。擦拭镜头表面的划痕(划痕是否变平?)时,请同时清洁它们。然而,通过这种方法的改进是有限的,并且如果星形胶结很严重,则将旧的涂膜剥离,抛光表面,然后重新沉积适合于镜片的新膜。重新沉积涂层是去除蜘蛛网的最后一张卡片。此后,随着反复的交流,Y先生开始想彻底修复Flectgon,并决定通过在有关的中球上重新沉积涂层来进行彻底修复。然后我决定去一些维修店。问题是重涂的建筑成本。WEB上的信息量令人震惊,例如100,000日元。

★维修历史
这次是山崎光学照相镜头研究所要求重新镀膜。有人担心气相沉积的成本会超过镜片的售价,但这一估计令人欣慰。该承包商是一位维修专业人士,在我的工作场所附近拥有一个车间,并经常在杂志中被介绍并受到高度评价。我通过电话预约了一次探访,并在后球上带了一个有缺陷的Flectgon 25mm / F4,要求进行估算。那个礼貌的手工艺人从工作室的后面欢迎了我。紧接着,一个像年轻门徒的人正在努力工作。当我看到我的稀有物品Flectgon 25mm时,它是“你喜欢Flectgon吗?……是的。Nikori”。交换了几句话后,我要求报价以修理Flectgon 25mm。不幸的是,我发现我的Flectgon 25无法维修,因为后透镜直径小到大约1厘米,并且尺寸小于本车间机器可以处理的1.5厘米直径。但是,我能够询问重新沉积所需的大概价格范围。Yamazaki Kogaku的工匠在后镜上使用了一些特殊的溶剂,就好像他麻烦带上镜。他说:“还好吗?您的镜头不是蜘蛛,只是烧焦的涂层,所以还可以。”他给我的Flectgon 25快速急救,并使用了来自英国的特殊溶剂。它是。从中可以看出,透明度有所提高,并且有所提高。从我的眼神来看,这是一个尺度。分开时,工匠对我说了一个温柔的话,说:“这支镜头仍然可以使用。请妥善保管。” 重涂的成本是合理的,我渴望让山崎工学修理最喜欢的1号银Flectgon。后来,我咨询了Y先生,并要求山崎工学修理第一副银。

好吧,这种修复是我的第一次经历,所以我很好奇,当我回来时会是什么样的情况。幸运的是,Y先生会借给我修理过的Flectgon。他的慷慨让我印象深刻。

镜头在约20天后从山崎工学归还给Y先生。如下图所示,蜘蛛被完全移除,中间的球清晰可见。当光通过时,紫色的反射光引以为傲。是的,我想我可以用它拍好照片。根据山崎光学照相眼镜研究所的维修人员,将要汽化的胶片进行调整以匹配每个镜头,使其与原始标准完全相同,并且不会更改镜头的原始描述。然后。这是令人惊讶的技术能力。
Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片
新的Flectgon重新喷涂后又回来了。这是一个清晰的中间球
★预览测试

与Flectgon握着蜘蛛的描述相比,改进后Flectgon的描述能力提高了如下。

1. 1。清晰度的
提高改进前的第一银色柔版印刷版的清晰度低于第二和第三版,并且在图像的外围部分清晰度特别明显地降低了。原因是,星形轮改变了玻璃表面上的光的折射率,从而导致像差的校正计算中的偏差。参见下一张图片。改进后的镜头不仅在图像的中央部分而且在周边部分的清晰度都几乎与2nd-zebla相同。
Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

从1.5m的距离拍摄了公寓的瓷砖。下图显示了放大图像外围部分的结果(右下方)。

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

左列是第一银,右列是第二斑马的射击结果。单击摄影图像以查看大图。与上次一样,第一银和第二斑马似乎比第三黑更红。两者的分辨率都很薄,用肉眼很难看到优劣。

2。重涂是否改变了显色性能?
1st-silver和2nd-zebla的颜色非常相似,我在上一篇博客文章中表明,红色和黄色等暖色比3rd-black的色调更浓烈。测试结果中这种趋势没有变化[见上图]。但是,如下图所示,发现第二个比第一个略带黄色。
Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

F2.8:1号银在背景的离焦部分具有稍微发白的树枝,而2号斑马则具有淡黄的颜色。下部中心的植物叶片在第二天也略带黄色。两者的快门速度相同,并且曝光补偿等级为±0EV。

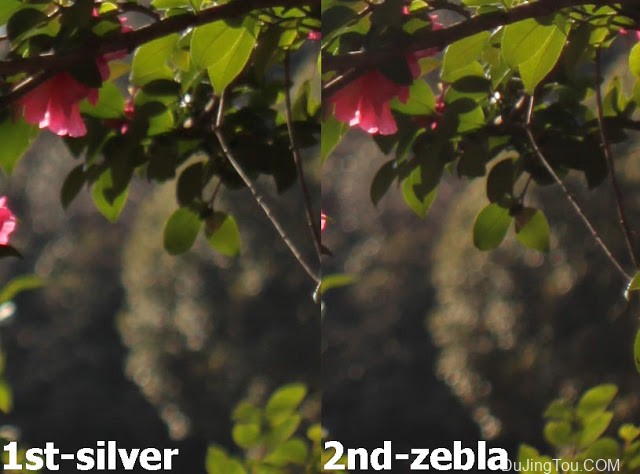

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片
部分放大的版本。仔细比较发现,第二色斑马鱼比第一色斑马银略微发黄。
3. 3。抑制眩光并改善对比度:与第二斑马相比,发生眩光的可能性较小。

改进之前的第1银明显比第2 zebla和第3黑色更加张开。毕竟,原因是中型蜘蛛。结果,透光性劣化,并且在透镜中容易发生内部反射。在晴朗的天气下拍摄时,眩光的影响尤其明显,并且在拍摄云雾之前,第一银的对比度比第二银的对比度低,并且整个图像发白。但是,经过改进的第一层togon具有更高的透光率和更少的耀斑。黑暗的区域恢复了镇定,并且描绘更加清晰。最令我惊讶的是在逆光条件下拍摄时产生的光斑水平。显然,第一银的耀斑少于第二银的耀斑[见下图]。我怀疑第二只斑马片刻有一只蜘蛛,但即使我仔细检查,也没有蜘蛛。这是新沉积的涂层的功效吗?这是一个有趣的结果。我不认为仅仅通过清除六个镜头配置中的一个或两个中间球就可以提高描述能力,所以我在背光下多次重复了相同的测试。但是,结果是相同的,并且第一银比第二银更耐背光。

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

F5.6背光拍摄结果。可以在树的树枝和树叶上确认耀斑。显然第二个发白而耀斑强烈

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

上部照片中的树枝的放大视图。显然,第二只斑马发白,呆滞。可能是因为耀斑。1号绿色变亮

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

F4:这是在背光下拍摄远景的结果。请在远处看树木。再次,结果是,第一银的爆发可能性比第二银的爆发少。

4.水平曲线比较

第1银和第2 zebla的亮度水平曲线非常相似,黑暗部分的上升方式和明亮部分的下降方式相似。两个峰位于中心,两个透镜的特性在这些峰的垂直关系上有所不同。一号银具有较大的亮峰(图中的蓝色圆圈),二号斑马具有较大的暗峰(红色的圆圈)。如果没有产生耀斑的影响,第二斑马似乎可以正确拾取黑暗部分。

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

上图的亮度等级分布曲线。左边是1银,右边是2 zebla。

Yamazaki Kogaku重新沉积了现代涂膜,尽管只有一层。在1950至1960年左右,透光率很可能会高于涂膜。重涂后第一银Flectgon的描述能力自然得到改善。但是,这是一个非常有趣的结果,它的水平比2nd-zebla好。看来,新沉积的中球涂层使第1色银柔性版对光学系统的透光率高于第2色斑柔版。

★测试拍摄环境:Flektogon 35 / 2.8 + EOS亲亲x3 + PETRI金属遮光罩

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片
戴黑色相机会增加您的身影

★所有者Y拍摄的样本
最后,我想发布从Y先生那里收到的新Flectgon的预览样本,然后将镜头再次发送给新所有者。新的第一Flectgon,请在21世纪积极参与!

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片
上周六在预览中更改影片时,我的色彩很浓。我认为Flectgon具有良好的色彩平衡。(Y先生提供的评论和照片)

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片

我们的目标是背光中的鬼影和耀斑。较之修复之前,深色部分感觉更紧(由Y先生提供)

Carl Zeiss Jena Flektogon (M42) 35/2.8(1st silver type) 镜头测试及样片
与用裸眼看到的绿色相比,前景中的苔藓看起来更明亮,更浮华(由Y先生提供/评论)
★Y的拍摄环境:FLEKTOGON 35 / 2.8(1st)+ PENTAX LX(BLACK)
