尼康诺斯NIKONOS 尼康潜水相机

尼康诺斯(Nikonos)是尼康于1963年专门为水下摄影设计的一系列35mm格式 相机的品牌名称。早期的尼康诺斯相机是对Calypso相机的改进,该相机是Jacques-Yves Cousteau和比利时工程师Jean de Wouters的原始设计。[1]它由La Spirotechnique(目前为Aqua Lung)在法国生产,直到尼康收购该设计成为Nikonos。[2]Nikonos系统在业余和专业水下摄影师中都非常受欢迎。其紧凑的设计,易用性和出色的光学质量为数十年来的水下成像设定了标准。尼康在2001年停止开发和制造新的尼康诺相机,但该相机仍然很受欢迎,并且有大量活跃的二级市场。

历史

Nippon Kogaku追溯其水下相机的历史可以追溯到1956年,当时该公司为Nikon S2旁轴相机开发了水下外壳,该外壳于5月份以Nikon Marine的价格出售。大约在同一时间,让·德·沃特斯(Jean de Wouters)为La Spirotechnique制造了Calypso的第一架原型机,该原型机于1961年投入批量生产。[3]但是,La Spirotechnique缺乏相机设计和制造的经验,因此他们与Nippon Kogaku取得了联系。 1961年6月获得生产和销售权的许可;两家公司于1962年2月签署了一项合同,授予尼康在法国和欧洲经济共同体以外的全球销售和分销权。[4]

Nippon Kogaku于1963年获得了Calypso的专利,并开始制造配备Nikkor光学镜的Nikonos(后来称为Nikonos I),而不是原始的SOM Berthiot和Angenieux镜头。

“战争的主力军”


由于其防水外壳,镜头选件和韧性,尼康诺斯是在炎热的丛林,水田淹没和越南战争中被雨水冲刷的战场上工作的摄影师的重要工具。有线服务在其Nikonos相机上加载了Tri-X,Ektachrome -X或高速Ektachrome。[5]

停产


直到2001年,尼康正式宣布终止该系列,尼康继续生产尼康诺斯V型机体。[6]多年来,由于没有任何新型号,并且数字成像占领了市场,因此尼康没有理由继续该系列。

但是,尼康日本实验室研究与开发总监在法国《焦点杂志》中,五藤哲郎先生谈到了尼康诺斯的未来:“我个人认为尼康诺斯将在未来重生。”

设计与操作


带编号的Nikonos相机通常称为测距相机,但实际上它们是比例聚焦相机,因为没有测距仪。所述取景器是纯粹用于构图,以及与内部计量(Nikonos IV-A和V)机构显示曝光信息。

焦距是通过安装在镜筒左侧的超大刻度盘设置的(从操作员的角度看),光圈设置在右侧的刻度盘设置。折射会通过使物体看上去比实际距离近25%来影响水下的估计距离;例如,看似在水下三英尺远的物体(按尺寸判断)实际上是四英尺远。尼康假定用户没有对水下的外观进行补偿,因此镜头上的距离标记被标记为视在(而非实际)距离。值得庆幸的是,尼康诺斯广角镜头具有足够的景深,因此这些差异通常不是一个明显的问题。大多数Nikonos Nikkor镜头上的景深指示器会根据光圈进行机械调节。

编号为尼康诺斯(Nikonos)的型号均具有坚固的结构,简单的控制方式,防水深度达50 m(160 ft)。通过在所有关键接头处使用简单的O形圈系统,使相机防水。每种新型号都带来了各种改进,例如测光,闪光电路以及改进的快门和胶卷提前设计。

相机型号

模型介绍光碟图片尺寸(宽×高×深)重量测光快门速度序列号[7]价钱参考
(一代)1963/031969/03125毫米×97毫米×68毫米(4.9英寸×3.8英寸×2.7英寸)[a]700克(25盎司)[a]外部,手动快门速度和光圈B,1 / 301 / 601 / 1251 / 2501 / 500900001–?
30,675运
¥28,500 [a][8]
II1968/051976/03129毫米×99毫米×47毫米(5.1英寸×3.9英寸×1.9英寸)[b]495克(17.5盎司)[b]950004–?
运送92,935
¥23,000[9]
三代1975/061983/09144毫米×99毫米×47毫米(5.7英寸×3.9英寸×1.9英寸)[b]620克(22盎司)[b]3100001–?
运送78,309
¥45,000[10]
IV-A1980/071984年149毫米×99毫米×58毫米(5.9英寸×3.9英寸×2.3英寸)[b]740克(26盎司)[b]内部TTL,光圈优先自动曝光电子无级1 / 301 / 1000
机械(B,1 / 90
4100001–?¥54,500[11]
V1984/042001/10146毫米×99毫米×58毫米(5.7英寸×3.9英寸×2.3英寸)[b]700克(25盎司)[b]内部TTL,光圈优先自动曝光和手动模式电子无级1 / 301 / 1000(自动曝光模式)
手册(电子控制1 / 301 / 601 / 1251 / 2501 / 5001 / 1000
的机械(B,1 / 90
2000001 ??¥73,000[12]
RS1992/061996/08196毫米×151毫米×85毫米(7.7英寸×5.9英寸×3.3英寸)[b]2130克(75盎司)[b]B到1 / 2000年0000001–?¥390,000[8]

第一代Calypso衍生物

Nikonos II,源自“ Calypso”的型号之一
最初的尼康诺斯系列包括三个模型,它们是1961年库斯托的卡里普索的改良版:

Nikonos(1963),在Nikonos II发行后更名为Nikonos I
尼康诺斯二世(1968)
尼康诺斯三世(1975)
Nikonos在1963年的Photokina上推出;[4]开始时,每台相机都要进行水密性测试。在欧洲,根据许可协议的条款,Nikonos被称为Calypso / Nikkor。[13] 1966年7月,尼康开始销售Nikonos全天候相机,并出售了数量有限的白色表面相机[14],其中包括带有白色皮革机身面板的Nikonos相机。据估计,制作了不到150例白色完成的Nikonos。[15] [16]

在1963年至1983年之间,总共制造了大约200,000台Nikonos I,II和III相机。[17]这三种基于Calypso的Nikonos型号具有相同的基本结构,其中完整的相机由三个模块组成:镜头,外壳和快门/胶片传输组件。将胶卷装入快门/胶卷组件中,然后将其插入外壳中,镜头的安装将三片锁定在一起。带状凸耳用于将快门/胶片组件从外壳中撬出。[13]

Nikonos II在外观和尺寸上与原始Nikonos相似,但是快门速度拨盘具有附加的(R)ewind设置,并且倒带旋钮配有操纵杆,以方便操作。在内部,Nikonos II的所有部件都进行了涂层处理以避免腐蚀;万一发生泄漏,可将内部零件用淡水冲洗并干燥,从而使某些零件称为Nikonos II坚不可摧。[13]尼康诺斯(Nikonos)III重新设计了胶卷传输机构,以使用链轮孔进行正构图;最初的Calypso设计没有计入链轮孔,有时会导致车架重叠。这导致明显更大的身体。此外,闪光灯同步端口获得了额外的引脚以支持电子闪光灯组件

第二代相机


取景器的第二条生产线是尼康完全重新设计的产品,其中包括具有自动曝光功能的镜头(TTL)测光表:

尼康诺斯IV-A(1980)
尼康诺斯五世(1984)
与之前的Nikonos系列不同,Nikonos IV-A引入了一体式机身,该机身采用铰链式背板来装载胶卷。密封是通过许多O形圈实现的,包括背面的大垫圈。IV-A的胶卷传输装置改编自当代的尼康EM。[11]类似于EM,所述Nikonos IV-A使用无级之间石英控制快门速度在光圈优先自动曝光模式主要操作1 / 30和1 / 1000,但相机还提供两个机械快门速度([B ] ULB和1 / 90在电池故障的情况下,标记为M90)。[8]

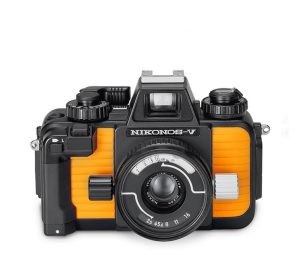

Nikonos V保留了IV-A的新功能,并增加了手动控制以设置独立的快门速度。在V被释放到IV-A的地址特定的批评,即该扁平垫圈的设计是容易出现故障,并且新闪光同步快门速度1 / 90太快,尤其是因为较慢的速度无法设置手动使用补充闪光。[8]

第三代自动对焦单反相机

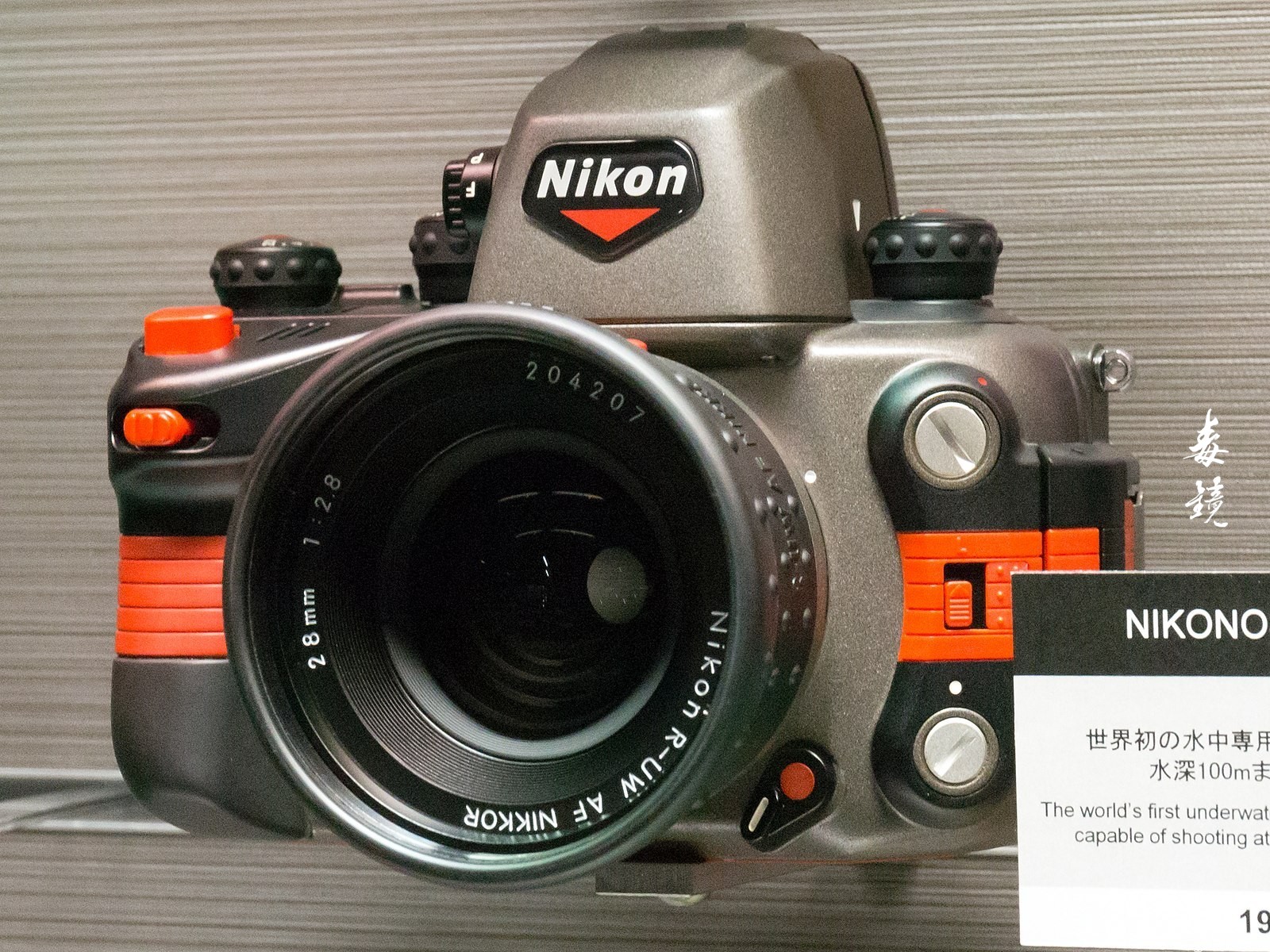

Nikonos RS(1992)可以防水到320英尺(100m)[18](世界上第一台水下自动对焦单反相机)[2]
1992年的Nikonos RS引入了全新的概念。与之前的产品不同,RS是一款完整的两栖单镜头反光相机,具有自动对焦功能,防水能力达100 m(330 ft),并且其独特的镜头组也利用了水接触光学元件。它们是50mm f /2.8微距,28mm宽,13mm鱼眼镜头,以及世界上第一个20-35mm水下变焦镜头。

笔记
包括近摄镜头,物镜和镜盒
包括闪光灯头,备用O形圈,安装支架和同步线
SN-104($ 198)和SH-104($ 427)分别出售
RS代表了尼康致力于水下成像的最高峰,并在当时引起了极大的兴趣。[20]尽管开创性的方式很多,但价格也非常昂贵,除了最敬业(或资金最雄厚)的水下摄影师以外,其他人都无法承受。根据布莱恩·朗(Brian Long)的说法,RS是80年代后期日本泡沫经济的发展,它见证了许多无成本的消费产品和汽车的生产。[21]

不幸的是,如果不能很好地维护,早期版本也趋向于泛滥。溢流归因于许多因素,其中之一是更换为橙色的有机硅O形圈,如果使用第三方的有机硅油脂代替石油基的Nikonos油脂,则可能会膨胀并失效。数十年来,水下摄影师通常在黑色Nikonos O形圈上正常使用非尼康(第三方)硅脂。尼康起初取代了所有这些洪水,但最后显然变得不值得麻烦。RS大约5年后悄然停产,以后也没有设计或制造过任何模型。[22] [23]

数字尼康诺斯

美国海军海豹突击队与尼康/柯达DCS 425水下数码相机
迄今为止,还没有数字尼康诺斯数码相机的制造,但是柯达商业和政府系统部门为美国海军修改了少量的尼康诺斯RS相机,以创建称为“尼康/柯达DCS 425”的数码相机。[24]数字成像部分安装在扩展的后门中,与基于尼康F90的现代柯达DCS 420相机的选件基本相同。[25] [26]

尼康在发布尼康1 AW1(防水可换镜头数码相机)时庆祝了尼康诺斯的传承。[27]评论家将AW1的功能与Nikonos系列进行了比较。[28] [29]

Nikonos定价(1996年6月1日)[19]
项目 建议零售价 项目 建议零售价
尼康诺斯RS $ 3,550 尼康诺斯五世 $ 800

R-UW AF尼克尔28mm $ 995 UW-尼克尔28mm $ 488
R-UW AF微型尼克尔50mm $ 1,560 W尼克尔80mm $ 488
华盛顿大学近身装[a] $ 530
R-UW AF尼克尔20-35mm $ 3,690 UW尼克尔20mm $ 960
R-UW AF鱼眼尼克尔13mm $ 2,480 UW-尼克尔15mm(N) $ 2,190
SB-104(套装)[b] [c] $ 1,560
SB-105(套装)[b] $ 820

尼康诺斯山
除了仅在水面上的LW-Nikkor 28mm镜头外,所有Nikonos Nikkor镜头都使用两个旋钮来方便戴手套的手进行聚焦和光圈操作。在后来的几年中,这些旋钮的颜色有所不同,以使摄影师可以更清楚地区分它们的功能。对于这些镜头,银色或镀铬旋钮设置焦距,黑色旋钮控制光圈。LW-Nikkor使用常规的同心聚焦和光圈环。[30]

尼康诺斯最常见的两种镜头是UW 28mm(仅用于水下)和W 35mm(两栖的),UW 28mm被认为是更好的镜头。由于水和空气的折射率差异很大,因此35mm镜头在陆地上被认为稍宽,但相当于水下约50mm的标准镜头。[31]标称焦距可以乘以1.33倍,以确定水下等效视角。[32]这也是尼康诺斯推出的首批两款镜头;W-Nikkor 35mm的设计基于1952年首次销售的用于M39卡口的Nikkor 35mm f /2.5镜头;它是对称的双高斯透镜在光学平台后面以使组件防水。与安装在Calypso上的原始镜头SOM Berthiot 35mm f /3.5(具有Tessar型构造)相比,可以提高镜头速度。[33]

名为“ UW-Nikkor”的Nikonos镜头是专门为水下摄影而设计的。据说[34] [35]直到今天,水下镜头都无法与Nikonos的“ UW”镜头匹配,以实现水下的清晰度和色彩饱和度。尼康公司对仅水下镜头与标准/“两栖”镜头之间的区别进行了简要说明,可在尼康官方网站的“ 2.弯曲特性和镜头性能”部分中找到。[36]

尼康还制造了两种可在水上和水下使用的镜头,其中35mm f /2.5可以被认为是“套机”镜头。他们使Nikonos可用于水上活动,例如皮划艇,独木舟或恶劣天气情况。这两个镜头W-35mm和W-80mm也是完全防水的,但是由于它们使用的是扁平端口,因此无法享受专门的水接触光学系统的好处。

尼康诺斯镜头

NameFocal lengthIntroApertureWater[a]Min focusAngle of view[b]ConstructionSizeAttachment sizeRef.
AboveBelowAboveBelowElesGrps(Φ×L)Weight
UW-Nikkor15mm1972[c]f/2.8–22NoYes1 ft
0.30 m[d]
94°9[e]590 mm × 79.5 mm
3.54 in × 3.13 in
340 g
12 oz
84mm, P=0.75mm[38]
1981NoYes12[e]993 mm × 90.6 mm
3.66 in × 3.57 in
665 g
23.5 oz
87mm, P=0.75mm[39]
UW-Nikkor20mm1985f/2.8–22NoYes1.3 ft
0.40 m
78°9[e]770 mm × 74 mm
2.8 in × 2.9 in
350 g
12 oz
67mm, P=0.75mm[40]
LW-Nikkor28mm1984f/2.8–22YesNo1.5 ft
0.46 m
74°5568.5 mm × 57 mm
2.70 in × 2.24 in
240 g
8.5 oz
52mm, P=0.75mm[41]
UW-Nikkor28mm1965f/3.5–22NoYes2 ft
0.61 m
59°6[e]562 mm × 43.8 mm
2.44 in × 1.72 in
175 g
6.2 oz
58mm, P=0.75mm[42]
W-Nikkor35mm1963f/2.5–22YesYes2.75 ft
0.84 m
62°46°30′7[f]562 mm × 39.5 mm
2.44 in × 1.56 in
160 g
5.6 oz
58mm, P=0.75mm[43]
W-Nikkor80mm1969f/4–22YesYes3.5 ft
1.1 m
30°20′22°45′5[f]562 mm × 66 mm
2.4 in × 2.6 in
275 g
9.7 oz
58mm, P=0.75mm[44]

Nikonos RS卡口


Nikonos RS固定架在物理上与旧版Nikon F固定架相同,但是增加了一个额外的外部卡口以进行密封,与传统的照相机固定架相比,卡爪略微偏移。电子信号也不同于常规的AF尼康机身。

测试了重新安装的R-UW AF鱼眼尼克尔13mm的清晰度,并使用圆顶端口优于等效的AF鱼眼尼克尔16mm。

名称焦距介绍光圈[a]最小焦点视角[b]施工尺寸附件尺寸参考
以上下面以上下面埃莱斯抓地力(Φ×长)重量
R-UW AF鱼眼尼克尔13毫米1994 [45]f /2.8–22没有0.5英尺
0.15m
170°10 [c]7126毫米×92毫米
5.0英寸×3.6英寸
970克
34盎司
[46]
R-UW AF变焦尼克尔[d]20–35mm1992年f /2.8–22没有0.38英尺
0.12 m
80°至51°1010162毫米×129毫米
6.4英寸×5.1英寸
1,750克
62盎司
148毫米,P = 1.0毫米[48]
R-UW AF尼克尔28毫米1992年f /2.8–22没有0.9英尺
0.27 m
60度6699毫米×77毫米
3.9英寸×3.0英寸
550克
19盎司
88毫米,P = 1.0毫米[49]
R-UW AF微型尼克尔[e]50毫米1992年f /2.8–226.6在
0.167 m
35°109103毫米×126毫米
4.1英寸×5.0英寸
1100克
39盎司
88毫米,P = 1.0毫米[50]

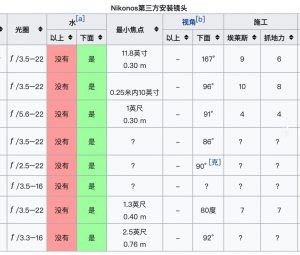

第三方镜头

镜头是为原始的Nikonos底座(例如,Sea&Sea生产的)制作的,它既包括定焦镜头,也包括安装在Nikonos镜头正面的焦距转换器。

名称焦距介绍光圈[a]最小焦点视角[b]施工尺寸附件尺寸参考
以上下面以上下面埃莱斯抓地力(Φ×长)重量
Sea&Sea SWL鱼眼镜头(64000)[c]12毫米1994年?f /3.5–22没有11.8英寸
0.30 m
167°96108毫米×91毫米
4.3英寸×3.6英寸
570克
20盎司
[51] [52] [53]
Sea&Sea WL-15(63000)15毫米f /3.5–22没有
0.25米内10英寸
96°10885毫米×68毫米
3.3英寸×2.7英寸
365克
12.9盎司
[51] [54]
Sea&Sea WCL-16(62001)[d]16毫米f /5.6–22没有1英尺
0.30 m
91°4478毫米×54毫米
3.1英寸×2.1英寸
400克
14盎司
[51] [54]
Sea&Sea WL-1717毫米f /3.5–22没有86°89毫米×102毫米
3.5英寸×4英寸
440克
15.5盎司
[55]:164
Subatec Subawider(II,III)[d] [e]17毫米[f]f /2.5–22没有90° [克][55]:165  [56]
Sea&Sea WL-18 [h]18毫米f /3.5–16没有[55]:164
Sea&Sea WL-20(60000)20毫米f /3.5–22没有1.3英尺
0.40 m
80度7757毫米×62毫米
2.2英寸×2.4英寸
270克
9.5盎司
[51] [54]
Seacor海眼21毫米f /3.3–16没有2.5英尺
0.76 m
92°[57]

配件


配有尼康诺斯镜头的延长管用于微距摄影,最常见的是35mm尼康诺斯镜头可产生2:1、1:1和1:2的微距图像比例,偶尔也可以看到1:3。由第三方提供;没有生产尼康延长管。
尼康近摄套件,其中包括一个安装在UW 28毫米,W 35毫米或W 80mm尼康诺斯镜头正面的近摄镜头,一个镜框支撑架和三个可安装在其中的野战镜框(每个镜头一个)产生近乎微距的图像比例(视使用的镜头而定,约为1:5至1:3)。
第三方特写镜头
由于编号的Nikonos相机无法提供全屏观看功能,因此微距摄影的极浅景深需要实用的对焦辅助。所述延长管和关闭up试剂盒系统中使用的成帧器,其附接到所述透镜组件和规定的照相机到对象距离的直接物理索引,以及它的近似宽度/高度。尼康近摄套件提供了一个完整的矩形框架,但是大多数第三方扩展管套件通常仅将底部和两侧(而不是顶部)标引出来,并且由于这种形状,尼康诺斯制裱机的俗称是“门柱”。

由于各种原因(例如担心可能对珊瑚礁造成的破坏),随着时间的推移,开发了一些替代产品以最小化或替代基本的成帧器设计。一个例子(弗雷德·迪翁; Funderwater Photo Tech)由一个支架组成,支架上装有两个小手电筒,其光束对准聚焦平面。

尼康诺斯照度计

Nikonos照度计


尼康诺斯(Nikonos)照度计附件装有硒电池Sekonic L-86 Auto-Lumi。[58] Nikonos I,II和III需要水下测光表,它们在体内没有测光功能。

闪光灯


因为光随着深度的增加而变为单色,水下摄影需要使用便携式光源。第一台基于Calypso的Nikonos相机(I和II)配备了用于闪光灯组件的两针同步端口。Nikonos III增加了第三个引脚以支持电子闪光灯;尽管展出了原型(SB-11),但尼康诺斯IV-A推出了首款电子尼康诺斯闪光灯组件SB-101;IV-A和III都支持SB-101,但是IV-A放弃了对闪光灯组件的支持。SB-102和-103随Nikonos V一起推出,而SB-103则是SB-102的更紧凑版本,而SB-102则是SB-101的更新版本。SB-104和-105随Nikonos RS一起推出;所有这四个单元(SB-102至-105)均支持TTL闪光操作。[13] [20]

SB-103于1998年9月被召回;氢气有可能积聚并由闪光灯管点燃,从而将前透镜和闪光灯管组件从装置中弹出。召回单位的所有者可以使用SB-105作为替代品。[59]因为SB-103的外壳设计为耐压的,所以尼康无法压碎被召回的产品,而是通过闪光灯侧面的“ 103”标记钻了一个孔。一些召回的单位随后被转售到二级市场。[60]截至2017年10月,召回仍在进行中;由于不再生产SB-105,因此SB-103所有者将获得代金券。[61]

名称指南编号[a]覆盖范围
(土地/水)
模式功率尺寸重量参考
土地TTL汽车手册
SB-10132 m(105 ft)[b]16 m(52 ft)[b]66°/ 50° [b] [c]没有是的[d]
(完全,1 / 4
8× “ AA” / R6403毫米×94毫米×157毫米
15.9英寸×3.7英寸×6.2英寸
(H×W×D)[e]
1900克(67盎司)[f][62]
SB-10232 m(105英尺)[g]16 m(52 ft)[g]79°/ 59° [g]是的[h]是的[d]
(完全,1 / 41 / 16
6× “ C” / R14139毫米×152.5毫米×212毫米
5.47英寸×6.00英寸×8.35英寸
(W×H×D)[i]
1,670克(59盎司)[f][63]
SB-10320 m(66 ft)[j]10 m(33 ft)[j]79°/ 59° [j]是的[h]没有
(完全,1 / 41 / 16
4× “ AA” / R6175毫米×130毫米×99毫米
6.9英寸×5.1英寸×3.9英寸
(W×H×D)[i]
780克(28盎司)[f] [k][64]
SB-10432 m(105英尺)16 m(52英尺)115°/ 100° [l]是的[米]没有
(完全,1 / 41 / 16
SN-104镍镉124毫米×222毫米
4.9英寸×8.7英寸
(Φ×L)[i]
1,990克(70盎司)[f] [n][65]
SB-10522 m(72 ft)[j]11 m(36 ft)[j]103×84° [l] [o]是的[p]没有
(完全,1 / 41 / 16
4× “ AA” / R699毫米×130毫米×181毫米
3.9英寸×5.1英寸×7.1英寸
(W×H×D)[i]
780克(28盎司)[f] [q][66]
